M74HC123B1R参数规格_中文资料_数据手册PDF

M74HC123B1R概述

STMICROELECTRONICS M74HC123B1R 芯片, 74HC CMOS逻辑器件

单稳态多谐振荡器 22 ns 16-DIP

得捷:
IC MULTIVIBRATOR 22NS 16DIP

贸泽:
单稳态多谐振荡器 Dual Multivibrator

e络盟:
STMICROELECTRONICS M74HC123B1R 芯片, 74HC CMOS逻辑器件

艾睿:
Monostable Multivibrator Dual-Element -55°C 125°C 16-Pin PDIP Tube

Chip1Stop:
Monostable Multivibrator Dual 16-Pin PDIP Tube

Verical:
Monostable Multivibrator Dual-Element -55C 125C 16-Pin PDIP Tube

DeviceMart:
IC MULTIVIBRATOR DUAL MONO 16DIP

M74HC123B1R中文资料参数规格

技术参数

数字逻辑电平 CMOS

电源电压DC 5.00 V, 6.00 V max

输出电流 5.2 mA

电路数 2

针脚数 16

逻辑门个数 2

上升时间 400 ns

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

长度 20 mm

宽度 7.1 mm

高度 4.59 mm

封装 DIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

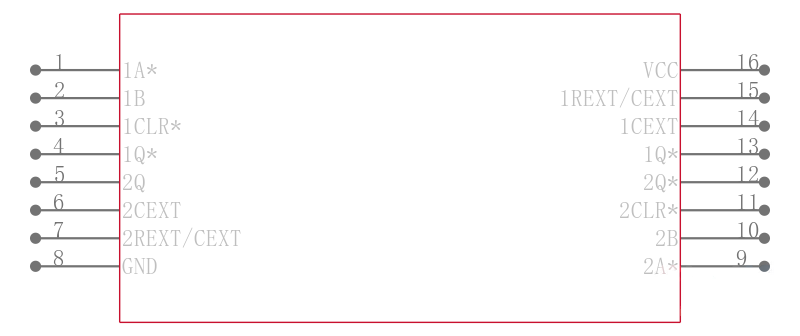

M74HC123B1R引脚图与封装图

在线购买M74HC123B1R

型号： M74HC123B1R

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS M74HC123B1R 芯片, 74HC CMOS逻辑器件

立即咨询

替代型号M74HC123B1R

型号/品牌	代替类型	替代型号对比
M74HC123B1R ST Microelectronics 意法半导体	当前型号	当前型号
CD14538BE 德州仪器	功能相似	M74HC123B1R和CD14538BE的区别
CD74HC123E 德州仪器	功能相似	M74HC123B1R和CD74HC123E的区别
CD74HC123M 德州仪器	功能相似	M74HC123B1R和CD74HC123M的区别
