MC74HC08ADTR2G

MC74HC08ADTR2G图片1
MC74HC08ADTR2G图片2

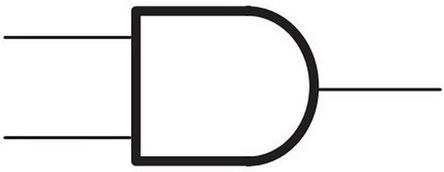

MC74HC08ADTR2G图片3
MC74HC08ADTR2G图片4
MC74HC08ADTR2G图片5
MC74HC08ADTR2G图片6
MC74HC08ADTR2G图片7
MC74HC08ADTR2G图片8
MC74HC08ADTR2G图片9
MC74HC08ADTR2G图片10
MC74HC08ADTR2G图片11
MC74HC08ADTR2G图片12
MC74HC08ADTR2G图片13
MC74HC08ADTR2G图片14
MC74HC08ADTR2G图片15
MC74HC08ADTR2G概述

74HC 系列,ON Semiconductor高速 CMOS 逻辑 工作电压 2.0 - 6.0 兼容性:输入 CMOS、输出 CMOS ### 74HC 系列

74HC 系列,

高速 CMOS 逻辑

工作电压:2 至 6 V

兼容性:输入 CMOS、输出 CMOS

### 74HC 系列


得捷:
IC GATE AND 4CH 2-INP 14TSSOP


欧时:
### 74HC 系列,ON Semiconductor高速 CMOS 逻辑 工作电压 2.0 - 6.0 兼容性:输入 CMOS、输出 CMOS ### 74HC 系列


立创商城:
与门


艾睿:
AND Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP W T/R


Allied Electronics:
MC74HC08ADTR2G, Quad 2-Input AND Logic Gate, 2 - 6 V, 14-Pin TSSOP


安富利:
AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Chip1Stop:
AND Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R


Verical:
AND Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP W T/R


Newark:
# ON SEMICONDUCTOR  MC74HC08ADTR2G  AND Gate, 74HC08, 2 Input, 5.2 mA, 2 V to 6 V, TSSOP-14


力源芯城:
四2输入与门


DeviceMart:
IC GATE AND QUAD 2INPUT 14TSSOP


Win Source:
AND Gate IC 4 Channel 14-TSSOP


MC74HC08ADTR2G中文资料参数规格
技术参数

电源电压DC 2.00V min

工作电压 2V ~ 6V

无卤素状态 Halogen Free

输出接口数 1

输出电流 5.2 mA

电路数 4

针脚数 14

逻辑门个数 4

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC74HC08ADTR2G引脚图与封装图
MC74HC08ADTR2G引脚图
MC74HC08ADTR2G封装图
MC74HC08ADTR2G封装焊盘图
在线购买MC74HC08ADTR2G
型号: MC74HC08ADTR2G
描述:74HC 系列,ON Semiconductor 高速 CMOS 逻辑 工作电压 2.0 - 6.0 兼容性:输入 CMOS、输出 CMOS ### 74HC 系列
替代型号MC74HC08ADTR2G
型号/品牌 代替类型 替代型号对比

MC74HC08ADTR2G

ON Semiconductor 安森美

当前型号

当前型号

74HC08DTR2G

安森美

类似代替

MC74HC08ADTR2G和74HC08DTR2G的区别

MM74HC08MTCX

安森美

类似代替

MC74HC08ADTR2G和MM74HC08MTCX的区别

MM74HC08MTC

安森美

类似代替

MC74HC08ADTR2G和MM74HC08MTC的区别
