MCP1700-3302E/TO参数规格_中文资料_数据手册PDF

MCP1700-3302E/TO概述

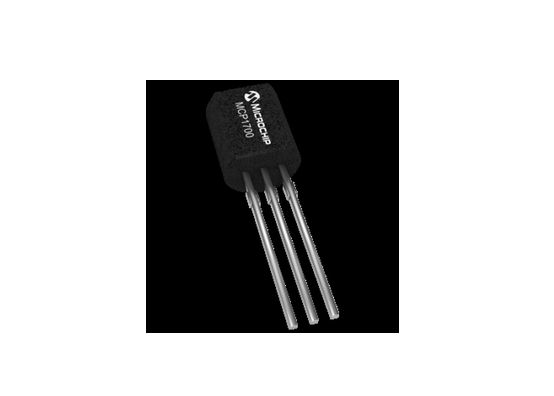

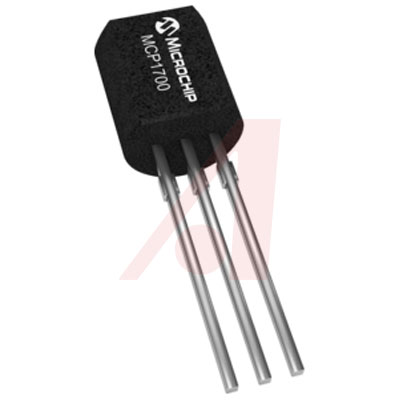

MICROCHIP MCP1700-3302E/TO 固定LDO稳压器, 2.3V至6V, 178mV压降, 3.3V输出, 250mA输出, TO-92-3

是一个CMOS低压差正压稳压器, 可由极低的输入-输出差分电压78mV, 250mA提供高达250mA电流. 此低压降结合了低电流消耗, 使得此产品成为理想的电池应用.

.: 极低运行电流延长电池寿命

.: 极低压降

.: 高输出电压精准

.: 过流和过温保护

.: 引脚兼容升级为双极稳压器

MCP1700-3302E/TO中文资料参数规格

技术参数

电源电压DC 6.50V max

输出接口数 1

输入电压DC 2.30V min

输出电压 3.3 V

输出电流 250 mA

供电电流 4 μA

针脚数 3

耗散功率 644 mW

静态电流 0.0016 mA

输出电容类型 Ceramic

跌落电压 178 mV

上升时间 500 μs

输入电压Max 6 V

输入电压Min 2.3 V

输出电压Min 3.3 V

输出电流Max 250 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±2 %

电源电压Min 2.3 V

输入电压 6 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-92-3

外形尺寸

长度 4.71 mm

宽度 3.62 mm

高度 4.62 mm

封装 TO-92-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

制造应用车用, Power Management, Automotive, Portable Devices, 电源管理, 便携式器材

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP1700-3302E/TO引脚图与封装图

在线购买MCP1700-3302E/TO

型号： MCP1700-3302E/TO

制造商： Microchip 微芯

描述：MICROCHIP MCP1700-3302E/TO 固定LDO稳压器, 2.3V至6V, 178mV压降, 3.3V输出, 250mA输出, TO-92-3
