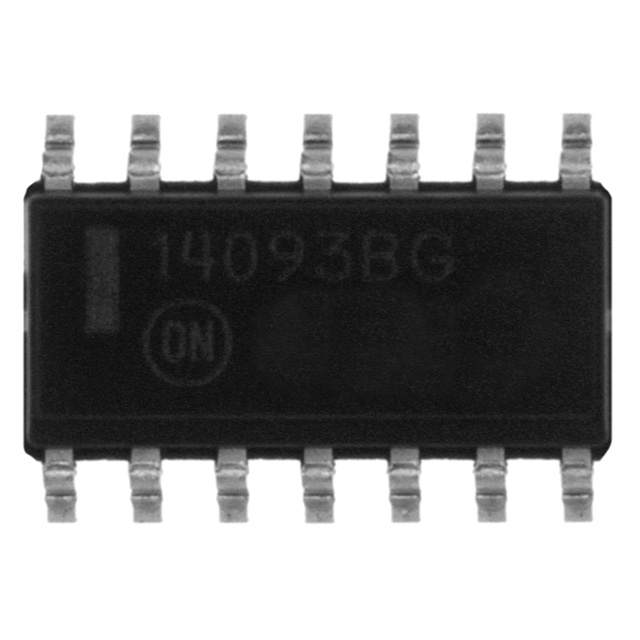

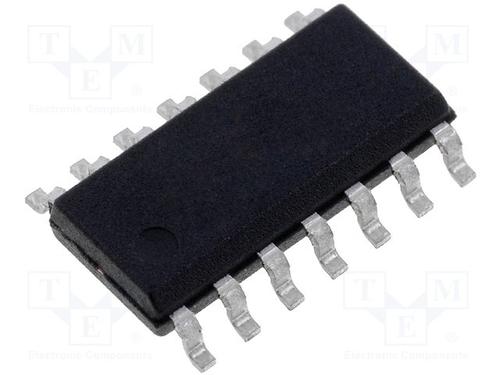

ON SEMICONDUCTOR MC14093BDR2G NAND SCHMITT TRIGGER, QUAD, SOIC-14 新
4000 系列逻辑门,
欧时:
### 4000 系列逻辑门,ON Semiconductor### 4000 CMOS 逻辑系列,ON SemiconductorCMOS 系列设备 宽工作电压范围:3 至 18V
得捷:
IC GATE NAND 4CH 2-INP 14SOIC
立创商城:
与非门
贸泽:
逻辑门 3-18V Quad 2-Input NAND Schmitt
艾睿:
Simplify your circuit through the use of ON Semiconductor&s;s MC14093BDR2G logic gates, great for implementing basic logical functions. This gate has an operating temperature range of -55 °C to 125 °C. In order to ensure safe delivery and enable quick mounting of this component after delivery, it will be encased in tape and reel packaging during shipment. This device has a typical operating supply voltage of 3.3|5|9|12|15 V. Its minimum operating supply voltage of 3 V, while its maximum is 18 V.
Allied Electronics:
MC14093BDR2G, Quad 2-Input NAND Schmitt Trigger Logic Gate, 3 to 18V, 14-Pin SOIC
安富利:
NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R
富昌:
MC14093B Series Quad 2 Input NAND Schmitt Trigger Surface Mount - SOIC-14
TME:
IC: digital; NAND; Channels:4; Inputs:2; CMOS; SMD; SO14
Verical:
NAND Gate 4-Element 2-IN CMOS Automotive 14-Pin SOIC N T/R
Newark:
# ON SEMICONDUCTOR MC14093BDR2G NAND Gate, Schmitt Trigger, MC14093, 2 Input, 8.8 mA, 3 V to 18 V, SOIC-14
力源芯城:
四2输入施密特触发正与非门
DeviceMart:
IC SCHMITT TRIG NAND QUAD 14SOIC
Win Source:
NAND Gate IC 4 Channel Schmitt Trigger 14-SOIC
电源电压DC 3.00V min
电容 7.5 pF
无卤素状态 Halogen Free
输出接口数 1
输出电流 8.8 mA
电路数 4
通道数 4
针脚数 14
耗散功率 500 mW
静态电流 1 µA
逻辑门个数 4
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 3V ~ 18V
电源电压Max 18 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.75 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MC14093BDR2G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
MC14093BDG 安森美 | 类似代替 | MC14093BDR2G和MC14093BDG的区别 |
MC14093BDR2 安森美 | 类似代替 | MC14093BDR2G和MC14093BDR2的区别 |
CD4093BM96 德州仪器 | 功能相似 | MC14093BDR2G和CD4093BM96的区别 |
