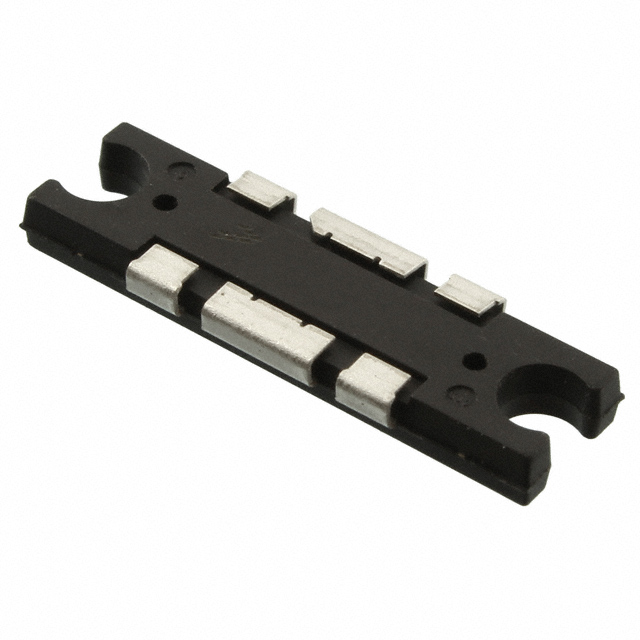

NXP MRF1535NT1 场效应管, MOSFET, 射频, N沟道, 40V, TO-272
* Specified Performance @ 520 MHz, 12.5 Volts Output Power: 35 Watts Power Gain: 13.5 dB Efficiency: 55% * Capable of Handling 20:1 VSWR, @ 15.6 Vdc, 520 MHz, 2 dB Overdrive * Excellent Thermal Stability * Characterized with Series Equivalent Large–Signal Impedance Parameters * Broadband–Full Power Across the Band: 135–175 MHz 400–470 MHz 450–520 MHz * 200°C Capable Plastic Package * N Suffix Indicates Lead-Free Terminations. RoHS Compliant. * In Tape and Reel. T1 Suffix = 500 Units per 44 mm, 13 inch Reel.
频率 520 MHz
额定电流 6 A
无卤素状态 Halogen Free
针脚数 6
耗散功率 35 W
漏源极电压Vds 40 V
漏源击穿电压 60.0V min
输出功率 35 W
增益 13.5 dB
测试电流 500 mA
工作温度Max 200 ℃
工作温度Min -65 ℃
耗散功率Max 135000 mW
额定电压 40 V
安装方式 Flange
引脚数 6
封装 TO-272-6
封装 TO-272-6
重量 1279.25 mg
工作温度 -65℃ ~ 200℃
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
制造应用 商业, 工业, 射频通信, 通信与网络
RoHS标准
含铅标准 Contains Lead
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MRF1535NT1 NXP 恩智浦 | 当前型号 | 当前型号 |
MRF1535FNT1 恩智浦 | 功能相似 | MRF1535NT1和MRF1535FNT1的区别 |
MRF1535T1 恩智浦 | 功能相似 | MRF1535NT1和MRF1535T1的区别 |
