MC74HC20ADTG参数规格_中文资料_数据手册PDF

MC74HC20ADTG概述

逻辑门 DUAL 4-INPUT NAND GATE

NAND Gate IC 2 Channel 14-TSSOP

立创商城:
MC74HC20ADTG

得捷:
IC GATE NAND 2CH 4-INP 14TSSOP

贸泽:
逻辑门 DUAL 4-INPUT NAND GATE

艾睿:
NAND Gate 2-Element 4-IN CMOS Automotive 14-Pin TSSOP W Tube

MC74HC20ADTG中文资料参数规格

技术参数

无卤素状态 Halogen Free

电路数 2

耗散功率 450 mW

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

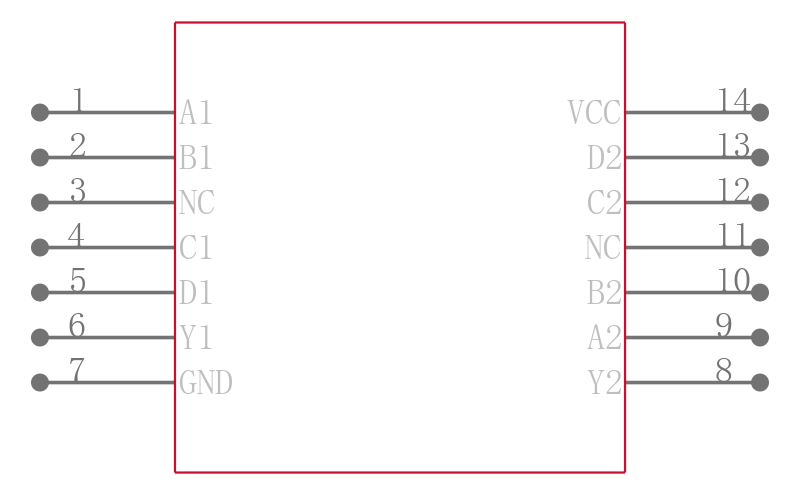

MC74HC20ADTG引脚图与封装图

在线购买MC74HC20ADTG

型号： MC74HC20ADTG

描述：逻辑门 DUAL 4-INPUT NAND GATE
