MC74LCX86DR2G参数规格_中文资料_数据手册PDF

MC74LCX86DR2G概述

2输入异或门

XOR（异或） IC 4 通道 - 14-SOIC

得捷:
IC GATE XOR 4CH 2-INP 14SOIC

立创商城:
MC74LCX86DR2G

艾睿:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOIC N T/R

安富利:
XOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R

Verical:
XOR Gate 4-Element 2-IN CMOS Automotive 14-Pin SOIC N T/R

力源芯城:
四2输入异或门

Win Source:
XOR Exclusive OR IC 4 Channel 14-SOIC

MC74LCX86DR2G中文资料参数规格

技术参数

电源电压DC 3.60V max

无卤素状态 Halogen Free

输出接口数 1

电路数 4

逻辑门个数 4

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

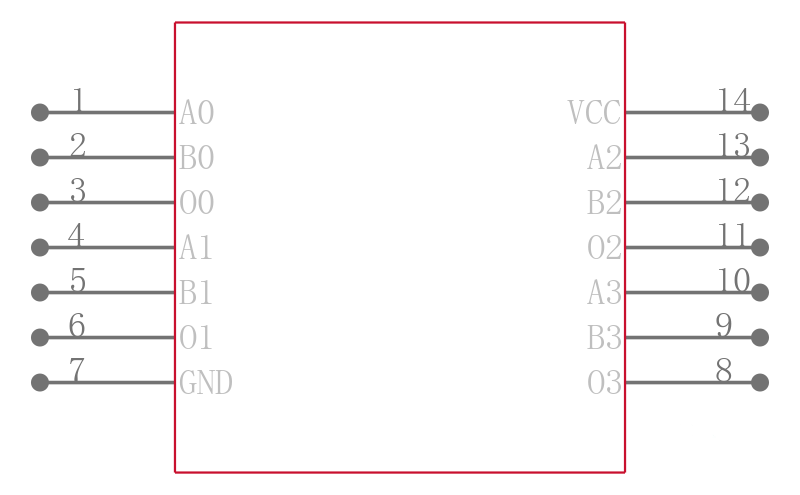

MC74LCX86DR2G引脚图与封装图

在线购买MC74LCX86DR2G

型号： MC74LCX86DR2G

描述：2输入异或门

替代型号MC74LCX86DR2G

型号/品牌	代替类型	替代型号对比
MC74LCX86DR2G ON Semiconductor 安森美	当前型号	当前型号
MC74LCX86DR2 安森美	完全替代	MC74LCX86DR2G和MC74LCX86DR2的区别
MC74LCX86MELG 安森美	完全替代	MC74LCX86DR2G和MC74LCX86MELG的区别
74LCX86MX 安森美	完全替代	MC74LCX86DR2G和74LCX86MX的区别
