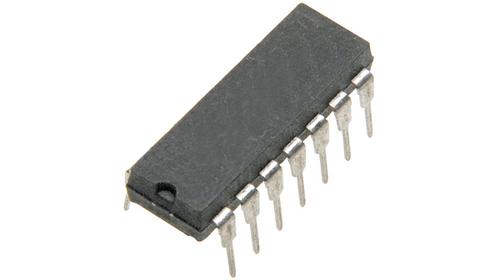

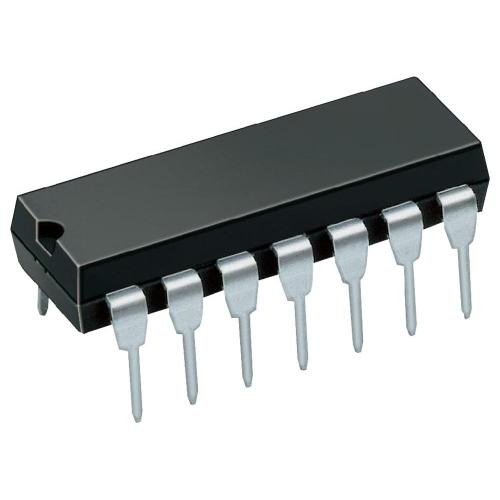

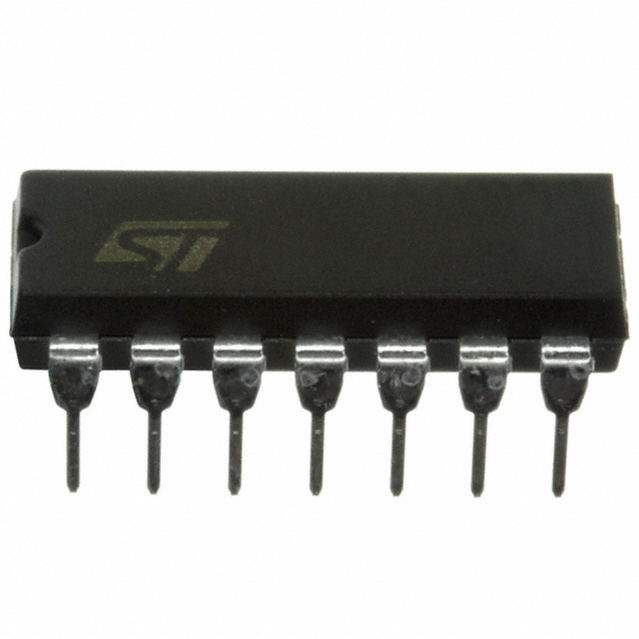

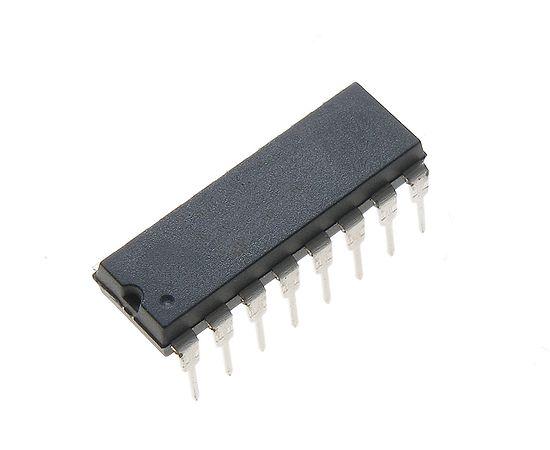

四2输入施密特与非门 QUAD 2-INPUT SCHMITT NAND GATE
与非门 IC 4 通道 施密特触发器 14-DIP
得捷:
IC GATE NAND 4CH 2IN 14DIP
贸泽:
逻辑门 Quad 2-In Schmt NAND
艾睿:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube
TME:
IC: digital; Schmitt gate; NAND; Channels:4; Inputs:2; THT; DIP14
Verical:
NAND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube
Win Source:
QUAD 2-INPUT SCHMITT NAND GATE
电源电压DC 5.00 V
输出接口数 1
输出电流 5.20 mA
电路数 4
通道数 4
耗散功率 750 mW
逻辑门个数 4
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 20 mm
宽度 7.1 mm
高度 5.1 mm
封装 DIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
M74HC132B1R ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
MC74HC132AN 安森美 | 类似代替 | M74HC132B1R和MC74HC132AN的区别 |
SN74HC132N 德州仪器 | 功能相似 | M74HC132B1R和SN74HC132N的区别 |
CD74HC132E 德州仪器 | 功能相似 | M74HC132B1R和CD74HC132E的区别 |
