M74HCT08B1R概述

STMICROELECTRONICS M74HCT08B1R 逻辑芯片, 与门, 74HCT08, DIP14, 5.5V

与门 IC 通道 - 14-DIP

得捷:
IC GATE AND 4CH 2-INP 14DIP

贸泽:
逻辑门 Quad 2-Input AND

e络盟:
STMICROELECTRONICS M74HCT08B1R 逻辑芯片, 与门, 74HCT08, DIP14, 5.5V

艾睿:
AND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube

Verical:
AND Gate 4-Element 2-IN CMOS 14-Pin PDIP Tube

DeviceMart:
IC GATE AND QUAD 2-INP 14-DIP

M74HCT08B1R中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 1

输出电流 4 mA

电路数 4

针脚数 14

逻辑门个数 4

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 20 mm

宽度 7.1 mm

高度 5.1 mm

封装 DIP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

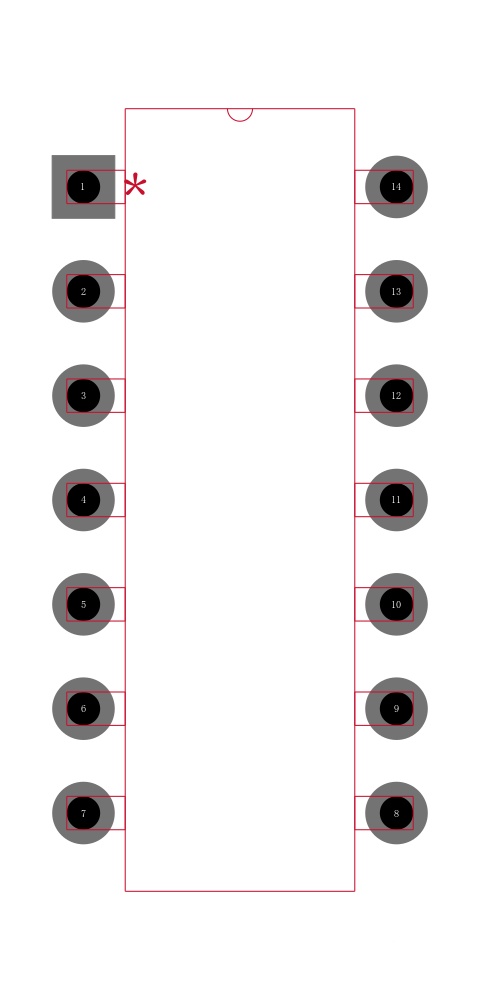

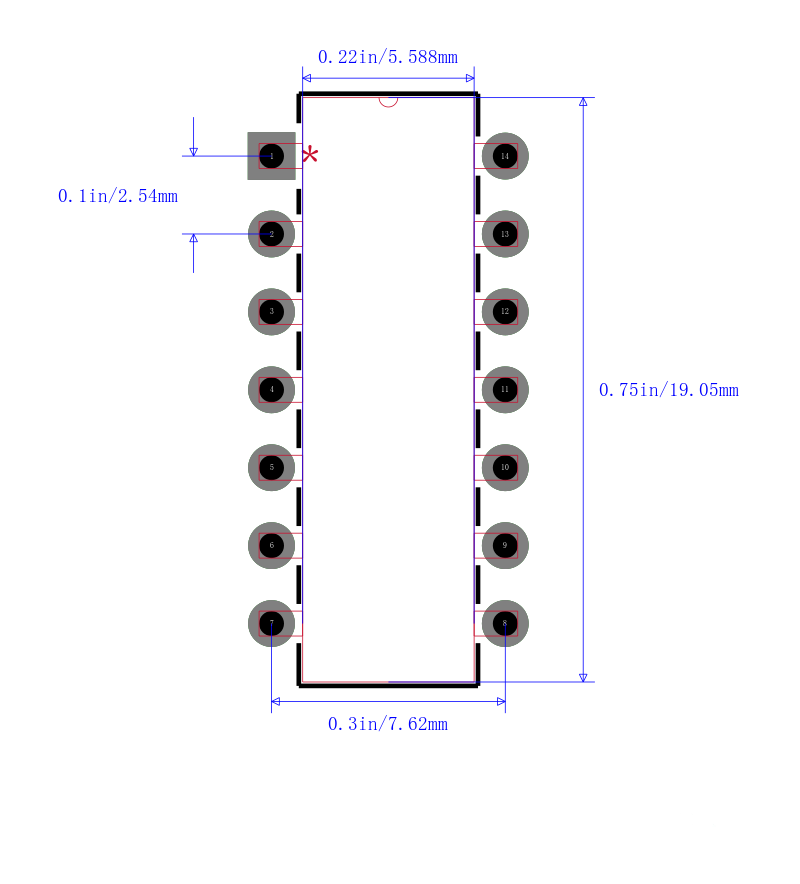

M74HCT08B1R引脚图与封装图

在线购买M74HCT08B1R

型号： M74HCT08B1R

制造商： ST Microelectronics 意法半导体

描述：STMICROELECTRONICS M74HCT08B1R 逻辑芯片, 与门, 74HCT08, DIP14, 5.5V

立即咨询

替代型号M74HCT08B1R

型号/品牌	代替类型	替代型号对比
M74HCT08B1R ST Microelectronics 意法半导体	当前型号	当前型号
CD74HCT08E 德州仪器	功能相似	M74HCT08B1R和CD74HCT08E的区别
SN74HCT08N 德州仪器	功能相似	M74HCT08B1R和SN74HCT08N的区别
MC74HCT08ADR2G 安森美	功能相似	M74HCT08B1R和MC74HCT08ADR2G的区别
