MC14011BDR2概述

B-后缀系列CMOS门 B-SUFFIX SERIES CMOS GATES

NAND Gate IC 4 Channel 14-SOIC

得捷:
IC GATE NAND 4CH 2-INP 14-SOIC

立创商城:
MC14011BDR2

MC14011BDR2中文资料参数规格

技术参数

电源电压DC 18.0 V, 15.0 V

电路数 4

静态电流 1.50 nA

逻辑门个数 4

输入数 2

电源电压 3V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

MC14011BDR2引脚图与封装图

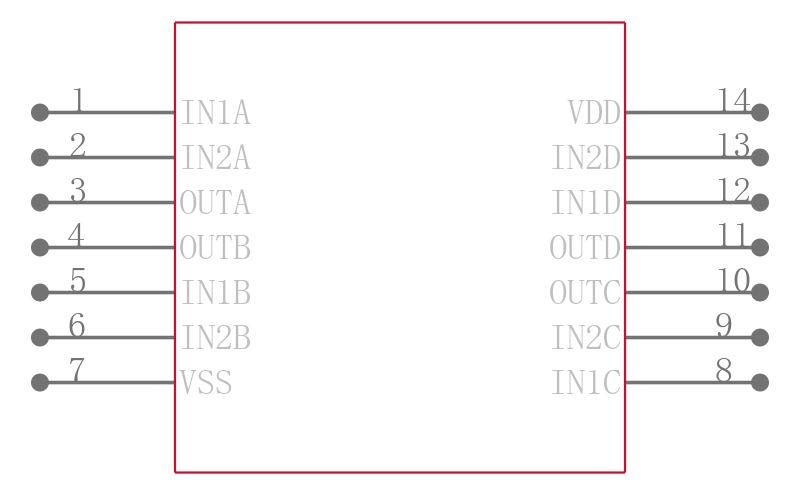

MC14011BDR2引脚图

MC14011BDR2封装图

MC14011BDR2封装焊盘图

在线购买MC14011BDR2

型号： MC14011BDR2

制造商： ON Semiconductor 安森美

描述：B-后缀系列CMOS门 B-SUFFIX SERIES CMOS GATES

替代型号MC14011BDR2

型号/品牌	代替类型	替代型号对比
MC14011BDR2 ON Semiconductor 安森美	当前型号	当前型号
NLV14011BDG 安森美	完全替代	MC14011BDR2和NLV14011BDG的区别
MC14011BDR2G 安森美	类似代替	MC14011BDR2和MC14011BDR2G的区别
MC14011BDG 安森美	类似代替	MC14011BDR2和MC14011BDG的区别
