MC74VHC1GT86DTT1

MC74VHC1GT86DTT1图片1
MC74VHC1GT86DTT1图片2
MC74VHC1GT86DTT1图片3

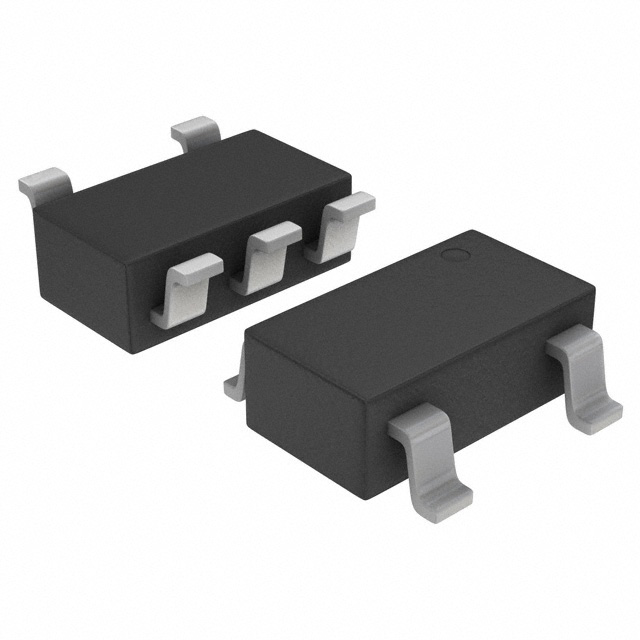

MC74VHC1GT86DTT1图片4

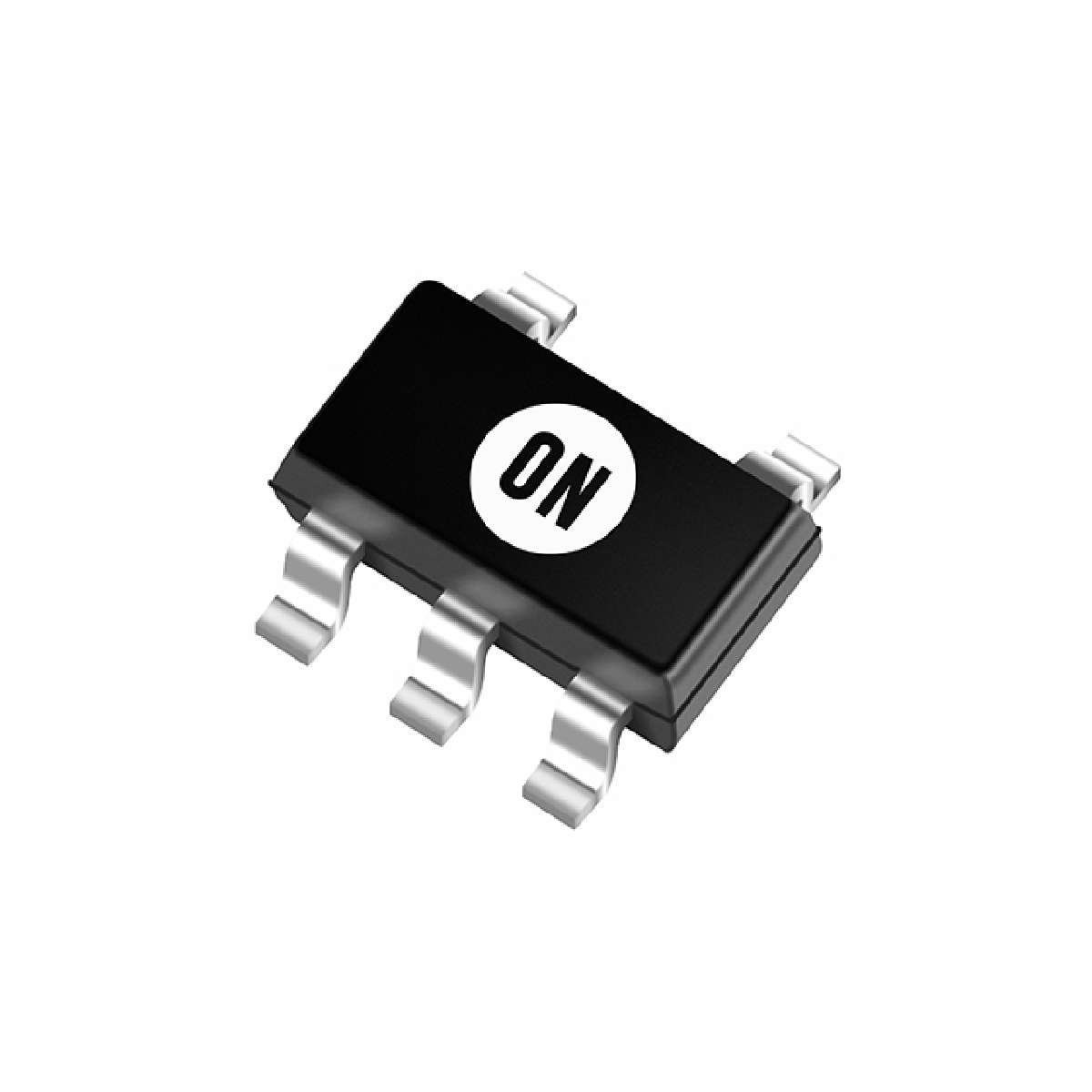

MC74VHC1GT86DTT1图片5
MC74VHC1GT86DTT1图片6
MC74VHC1GT86DTT1概述

2输入异或门/CMOS逻辑电平移位器

逻辑类型Logic Type| 异或门 XOR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 3V~5.5V 静态电流IqCurrent - Quiescent Max| 1uA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.53V~0.8V 高逻辑电平Logic Level - High| 1.4V~2V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 4.2ns @ 4.5V~5.5V,50pF Description & Applications| 2−Input Exclusive OR Gate /CMOS Logic Level Shifter;Features High Speed: tPD = 4.8ns Typ @VCC = 5.0 V Low Power Dissipation: ICC = 1uA Max @TA = 25°C TTL−Compatible Inputs: VIL = 0.8 V; VIH = 2.0 V CMOS−Compatible Outputs: VOH > 0.8 VCC; VOL < 0.1 VCC @ Load Power Down Protection Provided on Inputs and Outputs Balanced Propagation Delays Pin and Function Compatible with Other Standard Logic Families Chip Complexity: FETs = 83; Equivalent Gates = 16 Pb−Free Package is Available 描述与应用| 2输入异或门/ CMOS逻辑电平转换器;特性 高速:TPD =4.8ns(典型值)@ VCC=5.0 V 低功耗:ICC=1uA(最大)@ TA= 25°C TTL兼容的输入:VIL=0.8 V; VIH=2.0 V CMOS兼容输出:VOH> 0.8 VCC VOL<0.1 VCC@负载 掉电保护提供输入和输出 平衡传输延时 引脚和功能兼容与其他标准逻辑系列 芯片复杂度:场效应管=83;等效门= 16 无铅包装可用

MC74VHC1GT86DTT1中文资料参数规格
技术参数

电源电压DC 5.00 V

电路数 1

逻辑门个数 1

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TSOT-23-5

外形尺寸

长度 3 mm

宽度 1.5 mm

高度 1 mm

封装 TSOT-23-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买MC74VHC1GT86DTT1
型号: MC74VHC1GT86DTT1
描述:2输入异或门/CMOS逻辑电平移位器
替代型号MC74VHC1GT86DTT1
型号/品牌 代替类型 替代型号对比

MC74VHC1GT86DTT1

ON Semiconductor 安森美

当前型号

当前型号

M74VHC1GT86DTT1G

安森美

类似代替

MC74VHC1GT86DTT1和M74VHC1GT86DTT1G的区别

MC74VHC1GT86DT1G

安森美

类似代替

MC74VHC1GT86DTT1和MC74VHC1GT86DT1G的区别
