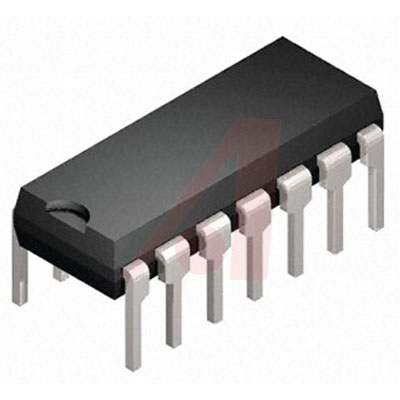

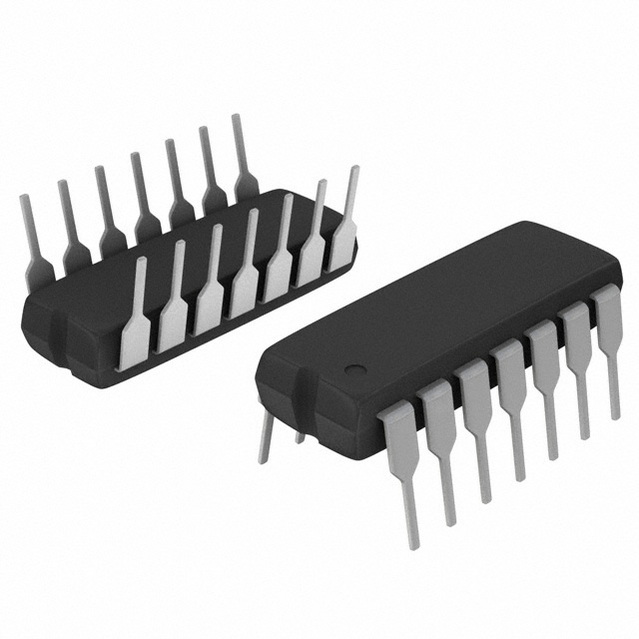

ON SEMICONDUCTOR MC74HC02ANG 逻辑芯片, CMOS, 或非门, 74HC02, 6V, DIP14
The MC74HC02A is identical in pinout to the LS02. The device inputs are compatible with standard CMOS outputs; with pullup resistors, they are compatible with LSTTL outputs.
得捷:
IC GATE NOR 4CH 2-INP 14DIP
e络盟:
ON SEMICONDUCTOR MC74HC02ANG 逻辑芯片, CMOS, 或非门, 74HC02, 6V, DIP14
艾睿:
ON Semiconductor&s;s MC74HC02ANG logic gates will allow you to implement basic logic functions within your electronic circuit. This gate has an operating temperature range of -55 °C to 125 °C. This product comes in rail packaging to keep individual parts separated and protected. This device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 6 V.
Allied Electronics:
CMOS Logic; Quad 2-Input NOR Gate; PDIP-14; Pb-Free
安富利:
NOR Gate 4-Element 2-IN CMOS 14-Pin PDIP Rail
Verical:
NOR Gate 4-Element 2-IN CMOS Automotive 14-Pin PDIP Rail
力源芯城:
四2输入或非门
DeviceMart:
IC GATE NOR QUAD 2INPUT 14DIP
电源电压DC 2.00V min
工作电压 2V ~ 6V
输出接口数 1
输出电流 5.2 mA
供电电流 40 μA
电路数 4
针脚数 14
逻辑门个数 4
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.56 mm
封装 DIP-14
工作温度 -55℃ ~ 125℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
MC74HC02ANG ON Semiconductor 安森美 | 当前型号 | 当前型号 |
SN74HC02N 德州仪器 | 功能相似 | MC74HC02ANG和SN74HC02N的区别 |
SN74HC27N 德州仪器 | 功能相似 | MC74HC02ANG和SN74HC27N的区别 |
CD74HC02E 德州仪器 | 功能相似 | MC74HC02ANG和CD74HC02E的区别 |
