MC74HC03ADTR2参数规格_中文资料_数据手册PDF

MC74HC03ADTR2概述

四2输入与非门开漏输出 Quad 2-Input NAND Gate with Open-Drain Outputs

NAND Gate IC 4 Channel Open Drain 14-TSSOP

得捷:
IC GATE NAND OD 4CH 2-IN 14TSSOP

贸泽:
Logic Gates 2-6V Quad 2-Input

MC74HC03ADTR2中文资料参数规格

技术参数

电源电压DC 6.00V max

电路数 4

逻辑门个数 4

输入数 2

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

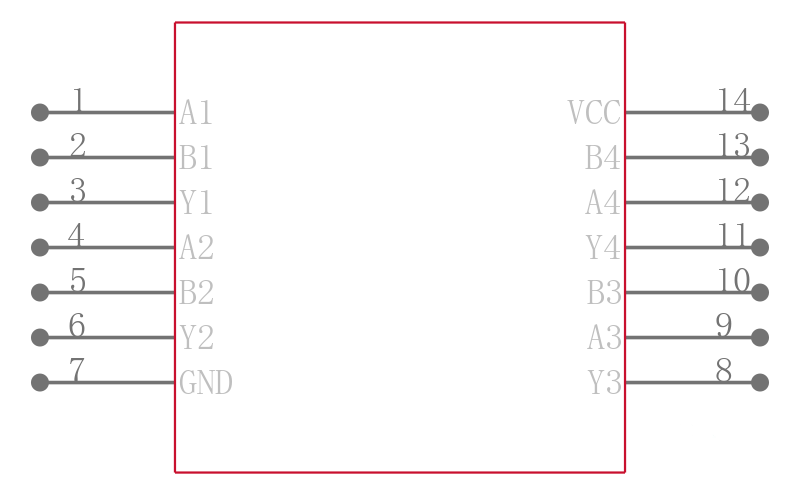

MC74HC03ADTR2引脚图与封装图

在线购买MC74HC03ADTR2

型号： MC74HC03ADTR2

描述：四2输入与非门开漏输出 Quad 2-Input NAND Gate with Open-Drain Outputs

替代型号MC74HC03ADTR2

型号/品牌	代替类型	替代型号对比
MC74HC03ADTR2 ON Semiconductor 安森美	当前型号	当前型号
MC74HC03ADTR2G 安森美	类似代替	MC74HC03ADTR2和MC74HC03ADTR2G的区别
SN74HC03PWR 德州仪器	功能相似	MC74HC03ADTR2和SN74HC03PWR的区别
MC74HC03ADT 安森美	功能相似	MC74HC03ADTR2和MC74HC03ADT的区别
