MC74LVX32DTR2参数规格_中文资料_数据手册PDF

MC74LVX32DTR2概述

OR Gate 4Element 2IN CMOS 14Pin TSSOP T/R

OR Gate IC 4 Channel 14-TSSOP

得捷:
IC GATE OR 4CH 2-INP 14TSSOP

贸泽:
Logic Gates 2-3.6V Quad 2-Input

艾睿:
OR Gate 4-Element 2-IN CMOS Automotive 14-Pin TSSOP T/R

Verical:
OR Gate 4-Element 2-IN CMOS 14-Pin TSSOP T/R

MC74LVX32DTR2中文资料参数规格

技术参数

电源电压DC 3.60V max

电路数 4

逻辑门个数 4

输入数 2

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

数据手册

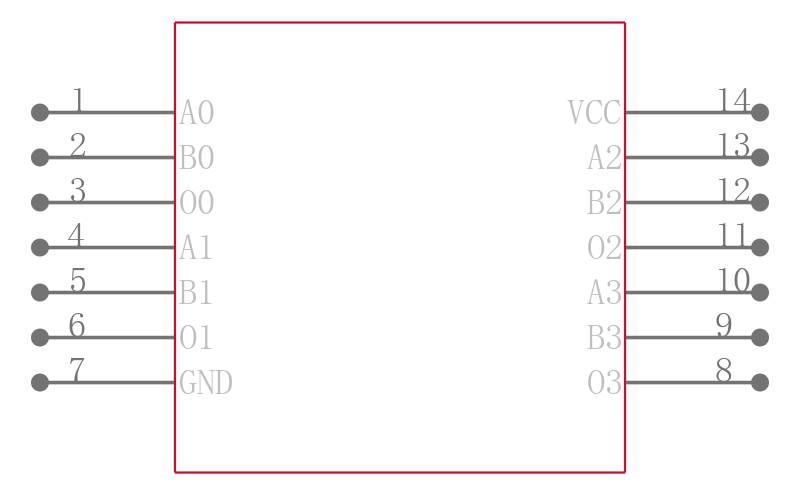

MC74LVX32DTR2引脚图与封装图

在线购买MC74LVX32DTR2

型号： MC74LVX32DTR2

描述：OR Gate 4Element 2IN CMOS 14Pin TSSOP T/R

替代型号MC74LVX32DTR2

型号/品牌	代替类型	替代型号对比
MC74LVX32DTR2 ON Semiconductor 安森美	当前型号	当前型号
MC74LVX32DTR2G 安森美	完全替代	MC74LVX32DTR2和MC74LVX32DTR2G的区别
SN74LV32APWR 德州仪器	功能相似	MC74LVX32DTR2和SN74LV32APWR的区别
74LVX32MTCX 飞兆/仙童	功能相似	MC74LVX32DTR2和74LVX32MTCX的区别
