MC74VHC1G00DTT1

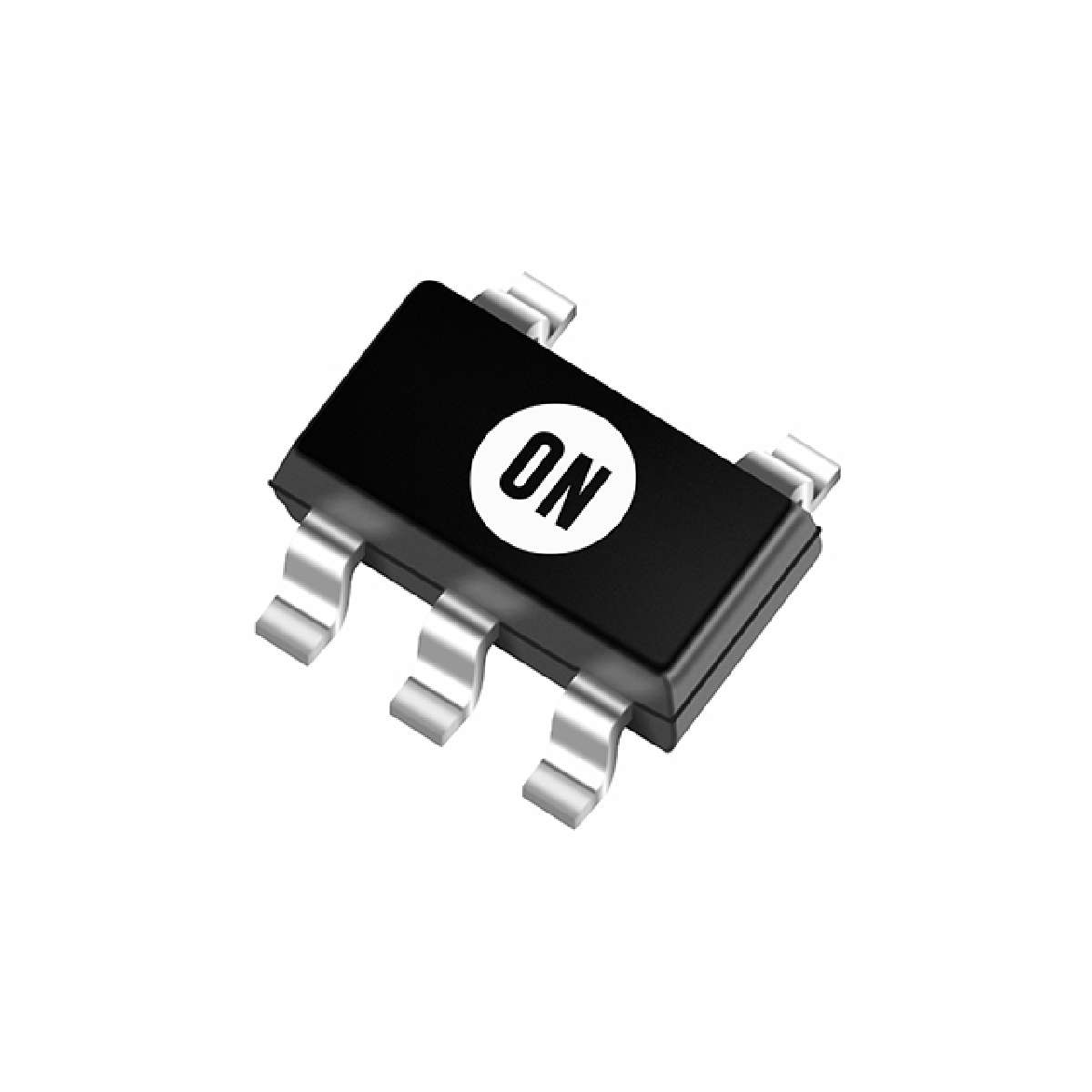

MC74VHC1G00DTT1图片1
MC74VHC1G00DTT1图片2
MC74VHC1G00DTT1图片3
MC74VHC1G00DTT1图片4
MC74VHC1G00DTT1图片5
MC74VHC1G00DTT1图片6
MC74VHC1G00DTT1概述

IC 与非门 MC74VHC1G00DTT1 SOT-153/SOT23-5/TSOP5/SC59?5 marking/标记 V1

逻辑类型Logic Type| 与非门 NAND Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 2V~5.5V 静态电流IqCurrent - Quiescent Max| 1uA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.9V~1.65V 高逻辑电平Logic Level - High| 2.2V~3.85V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 7.5ns @ 5V,50pF Description & Applications| Single 2-input NAND gate;Features High Speed: tPD = 3.0 ns Typ at VCC = 5 V Low Power Dissipation: ICC = 1 uA Max @ TA = 25°C Power Down Protection Provided on Inputs Balanced Propagation Delays Pin and Function Compatible with Other Standard Logic Families Chip Complexity: FETs = 56 描述与应用| 单路双输入与非门;特性 高速:TPD =3.0 ns(典型值),VCC= 5 V 低功耗:ICC=1uA(最大值)@ TA= 25°C 掉电保护的输入端 平衡传输延时 引脚和功能兼容与其他标准逻辑系列 芯片的复杂性:FETs= 56

MC74VHC1G00DTT1中文资料参数规格
技术参数

电源电压DC 5.50V max

电路数 1

逻辑门个数 1

输入数 2

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TSOT-23-5

外形尺寸

封装 TSOT-23-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

MC74VHC1G00DTT1引脚图与封装图
MC74VHC1G00DTT1引脚图
MC74VHC1G00DTT1封装图
MC74VHC1G00DTT1封装焊盘图
在线购买MC74VHC1G00DTT1
型号: MC74VHC1G00DTT1
描述:IC 与非门 MC74VHC1G00DTT1 SOT-153/SOT23-5/TSOP5/SC59?5 marking/标记 V1
替代型号MC74VHC1G00DTT1
型号/品牌 代替类型 替代型号对比

MC74VHC1G00DTT1

ON Semiconductor 安森美

当前型号

当前型号

MC74VHC1G00DTT1G

安森美

类似代替

MC74VHC1G00DTT1和MC74VHC1G00DTT1G的区别

SN74AHC1G00DBVRG4

德州仪器

类似代替

MC74VHC1G00DTT1和SN74AHC1G00DBVRG4的区别

SN74AHC1G00DBVRE4

德州仪器

类似代替

MC74VHC1G00DTT1和SN74AHC1G00DBVRE4的区别
