MC74VHC1G09DFT2

MC74VHC1G09DFT2图片1
MC74VHC1G09DFT2图片2
MC74VHC1G09DFT2图片3

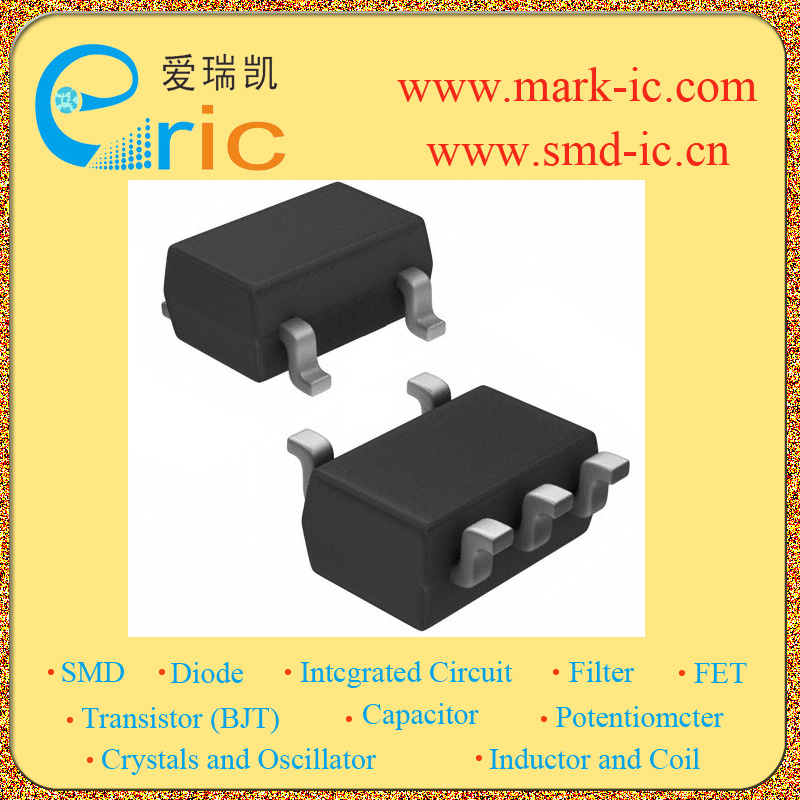

MC74VHC1G09DFT2图片4

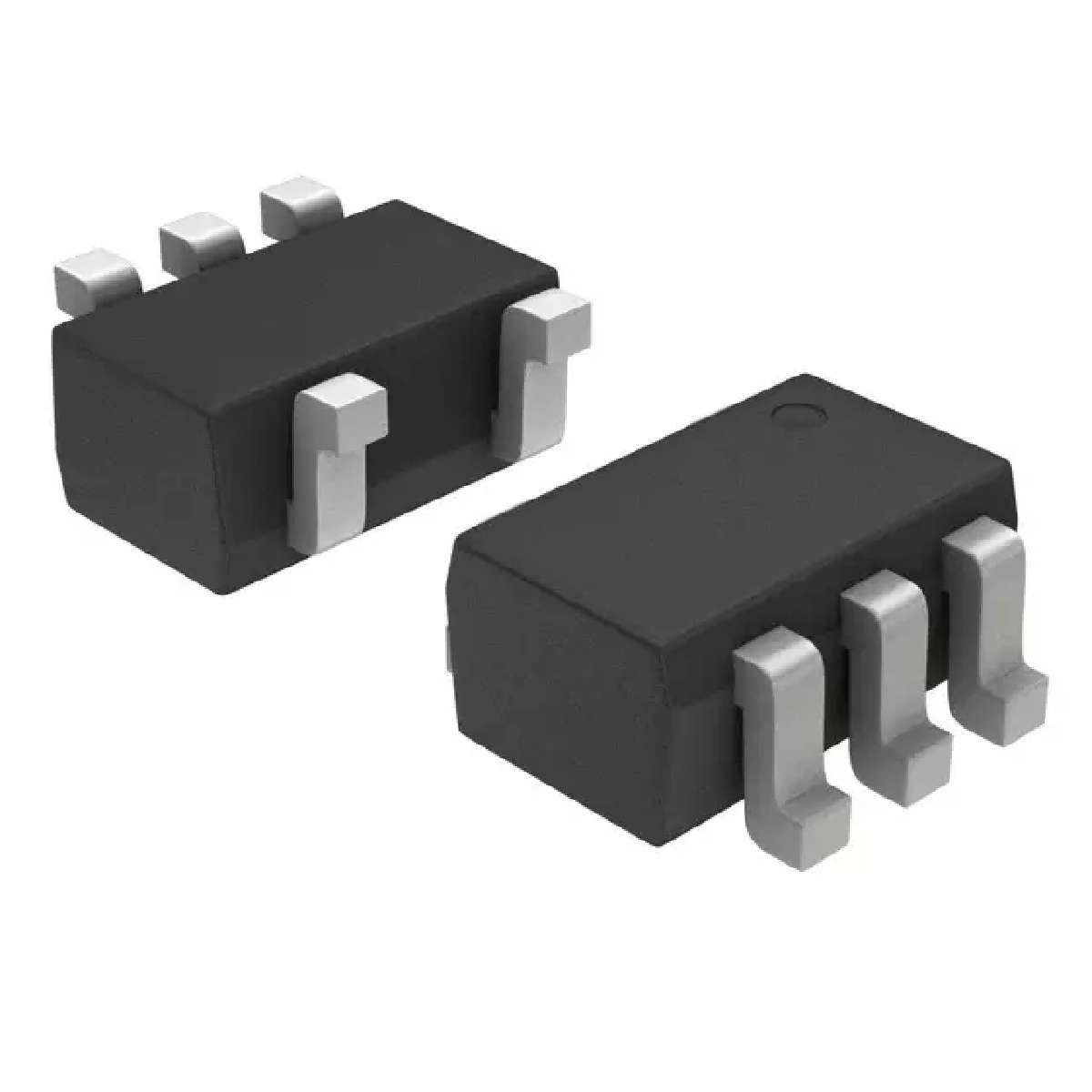

MC74VHC1G09DFT2图片5
MC74VHC1G09DFT2概述

IC 与门 MC74VHC1G09DFT2 SOT-353/SC-88A/SC70-5 marking/标记 VXE

逻辑类型Logic Type| 与门 AND Gate

\---|---

电路数Number of Circuits| 1

输入数Number of Inputs| 2

电源电压VccVoltage - Supply| 2V~5.5V

静态电流IqCurrent - Quiescent Max| 1uA

输出高,低电平电流Current - Output High, Low| -8mA,8mA

低逻辑电平Logic Level - Low| 0.5V~1.65V

高逻辑电平Logic Level - High| 1.5V~3.85V

传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 7.9ns @ 4.5V~5.5V,50pF

Description & Applications| 2-Input AND Gate with Open Drain Output ;Features High Speed: tPD = 4.3 ns Typ @VCC = 5.0 V Low Internal Power Dissipation: ICC = 1 uA Max @TA = 25°C Power Down Protection Provided on Inputs Pin and Function Compatible with Other Standard Logic Families Chip Complexity: FETs = 62; Equivalent Gates = 16

描述与应用| 2输入与门 开漏输出;特性 高速:TPD =4.3 ns(典型值)@ VCC=5.0 V 内部功耗:ICC=1uA(最大值)@ TA= 25°C 掉电保护的输入端 引脚和功能兼容与其他标准逻辑系列 芯片的复杂度:晶体管数=62;等效门= 16

MC74VHC1G09DFT2中文资料参数规格
技术参数

电源电压DC 5.50V max

电路数 1

逻辑门个数 1

输入数 2

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

封装 SC-70-5

外形尺寸

封装 SC-70-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

MC74VHC1G09DFT2引脚图与封装图
MC74VHC1G09DFT2引脚图

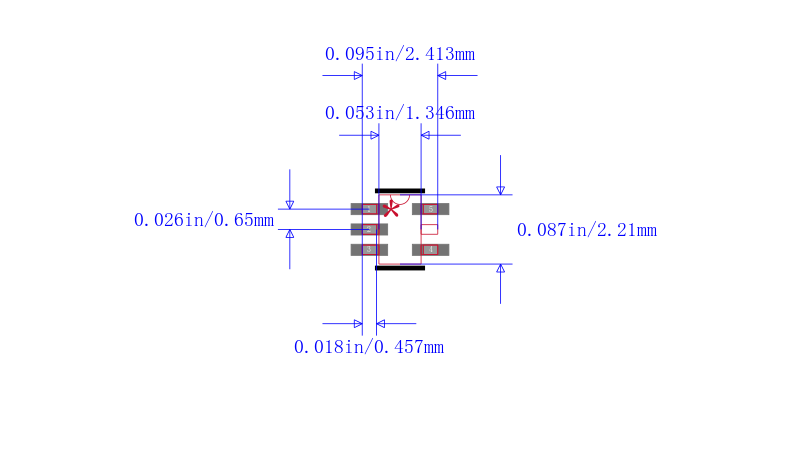

MC74VHC1G09DFT2封装图
MC74VHC1G09DFT2封装焊盘图
在线购买MC74VHC1G09DFT2
型号: MC74VHC1G09DFT2
描述:IC 与门 MC74VHC1G09DFT2 SOT-353/SC-88A/SC70-5 marking/标记 VXE
替代型号MC74VHC1G09DFT2
型号/品牌 代替类型 替代型号对比

MC74VHC1G09DFT2

ON Semiconductor 安森美

当前型号

当前型号

MC74VHC1G09DTT1G

安森美

功能相似

MC74VHC1G09DFT2和MC74VHC1G09DTT1G的区别

MC74VHC1G09DFT1G

安森美

功能相似

MC74VHC1G09DFT2和MC74VHC1G09DFT1G的区别

MC74VHC1G09DFT2G

安森美

功能相似

MC74VHC1G09DFT2和MC74VHC1G09DFT2G的区别
