MC74VHC1G03DFT1参数规格_中文资料_数据手册PDF

MC74VHC1G03DFT1概述

2输入或非门与开漏输出 2-Input NOR Gate with Open Drain Output

或非门 IC 1 通道开路漏极 SC-88A（SC-70-5/SOT-353）

得捷:
IC GATE NOR OD 1CH 2-INP SC88A

贸泽:
逻辑门 2-5.5V Single NOR

艾睿:
NOR Gate 1-Element 2-IN CMOS Automotive 5-Pin SC-70 T/R

MC74VHC1G03DFT1中文资料参数规格

技术参数

电源电压DC 5.50V max

电路数 1

逻辑门个数 1

输入数 2

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

封装 SC-70-5

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SC-70-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

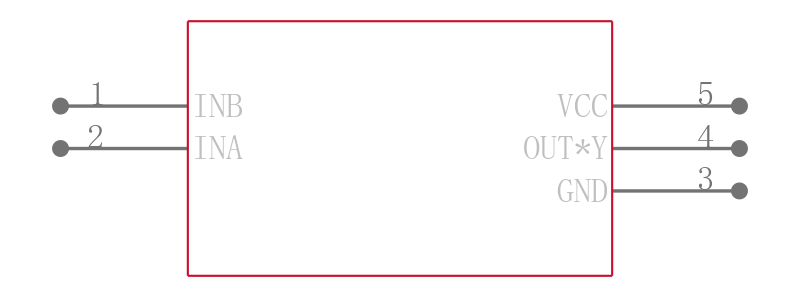

MC74VHC1G03DFT1引脚图与封装图

在线购买MC74VHC1G03DFT1

型号： MC74VHC1G03DFT1

描述：2输入或非门与开漏输出 2-Input NOR Gate with Open Drain Output

替代型号MC74VHC1G03DFT1

型号/品牌	代替类型	替代型号对比
MC74VHC1G03DFT1 ON Semiconductor 安森美	当前型号	当前型号
MC74VHC1G03DFT2G 安森美	完全替代	MC74VHC1G03DFT1和MC74VHC1G03DFT2G的区别
MC74VHC1G03DFT1G 安森美	功能相似	MC74VHC1G03DFT1和MC74VHC1G03DFT1G的区别
MC74VHC1G03DTT1G 安森美	功能相似	MC74VHC1G03DFT1和MC74VHC1G03DTT1G的区别
