MC10EL01DTR2G参数规格_中文资料_数据手册PDF

MC10EL01DTR2G概述

5V ECL 4输入或/或非 5V ECL 4-Input OR/NOR

或非门/或门可配置 1 电路 4 输入 8-TSSOP

得捷:
IC GATE OR/NOR ECL 4INP 8-TSSOP

艾睿:
OR/NOR Gate 1-Element 4-IN ECL 8-Pin TSSOP T/R

安富利:
OR/NOR Gate 1-Element 4-IN ECL 8-Pin TSSOP T/R

Chip1Stop:
OR/NOR Gate 1-Element 4-IN ECL 8-Pin TSSOP T/R

MC10EL01DTR2G中文资料参数规格

技术参数

无卤素状态 Halogen Free

电路数 1

静态电流 14.0 mA

逻辑门个数 1

输入数 4

电源电压 4.2V ~ 5.7V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

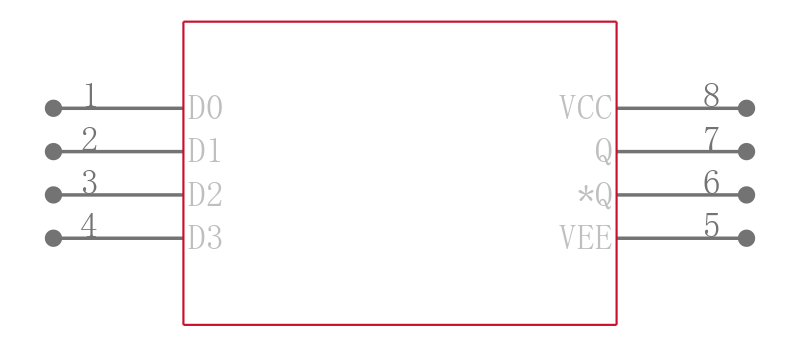

MC10EL01DTR2G引脚图与封装图

在线购买MC10EL01DTR2G

型号： MC10EL01DTR2G

描述：5V ECL 4输入或/或非 5V ECL 4-Input OR/NOR

替代型号MC10EL01DTR2G

型号/品牌	代替类型	替代型号对比
MC10EL01DTR2G ON Semiconductor 安森美	当前型号	当前型号
MC10EL01DG 安森美	完全替代	MC10EL01DTR2G和MC10EL01DG的区别
MC10EL01DR2G 安森美	完全替代	MC10EL01DTR2G和MC10EL01DR2G的区别
MC10EL01DTG 安森美	完全替代	MC10EL01DTR2G和MC10EL01DTG的区别
