MC100EL05DTR2G

MC100EL05DTR2G图片1
MC100EL05DTR2G图片2
MC100EL05DTR2G图片3
MC100EL05DTR2G图片4
MC100EL05DTR2G图片5
MC100EL05DTR2G图片6
MC100EL05DTR2G图片7
MC100EL05DTR2G图片8
MC100EL05DTR2G概述

5V ECL 2输入差分AND / NAND 5V ECL 2-Input Differential AND/NAND

AND/NAND Gate Configurable 1 Circuit 4 Input 2, 2 Input 8-TSSOP


得捷:
IC GATE AND/NAND ECL 2INP 8TSSOP


贸泽:
逻辑门 5V ECL 2-Input Diff AND/NAND


艾睿:
AND/NAND Gate 1-Element 4-IN ECL 8-Pin TSSOP T/R


安富利:
AND/NAND Gate 1-Element 4-IN ECL 8-Pin TSSOP T/R


Chip1Stop:
AND/NAND Gate 1-Element 4-IN ECL 8-Pin TSSOP T/R


MC100EL05DTR2G中文资料参数规格
技术参数

无卤素状态 Halogen Free

电路数 1

静态电流 18.0 mA

逻辑门个数 1

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.2V ~ 5.7V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TSSOP-8

外形尺寸

长度 3.1 mm

宽度 3.1 mm

高度 0.95 mm

封装 TSSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

MC100EL05DTR2G引脚图与封装图

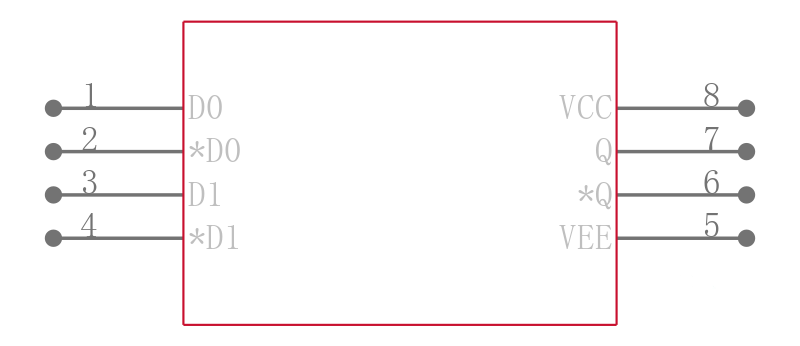

MC100EL05DTR2G引脚图
MC100EL05DTR2G封装图
MC100EL05DTR2G封装焊盘图
在线购买MC100EL05DTR2G
型号: MC100EL05DTR2G
描述:5V ECL 2输入差分AND / NAND 5V ECL 2-Input Differential AND/NAND
