MC100E404FNG

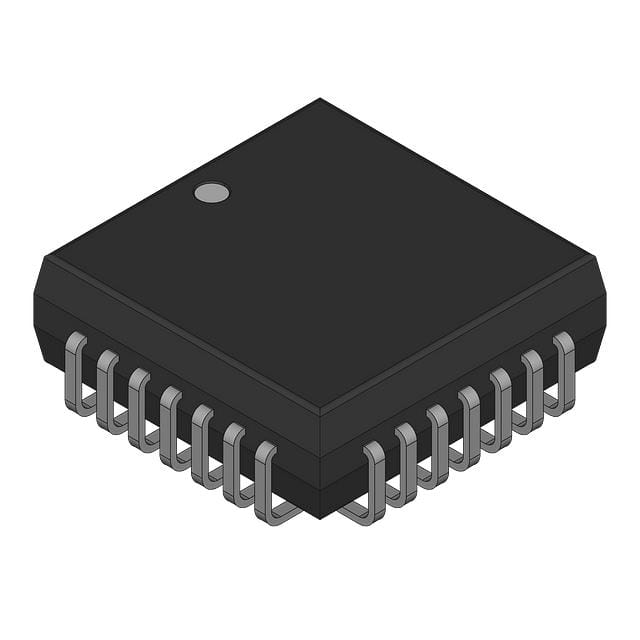

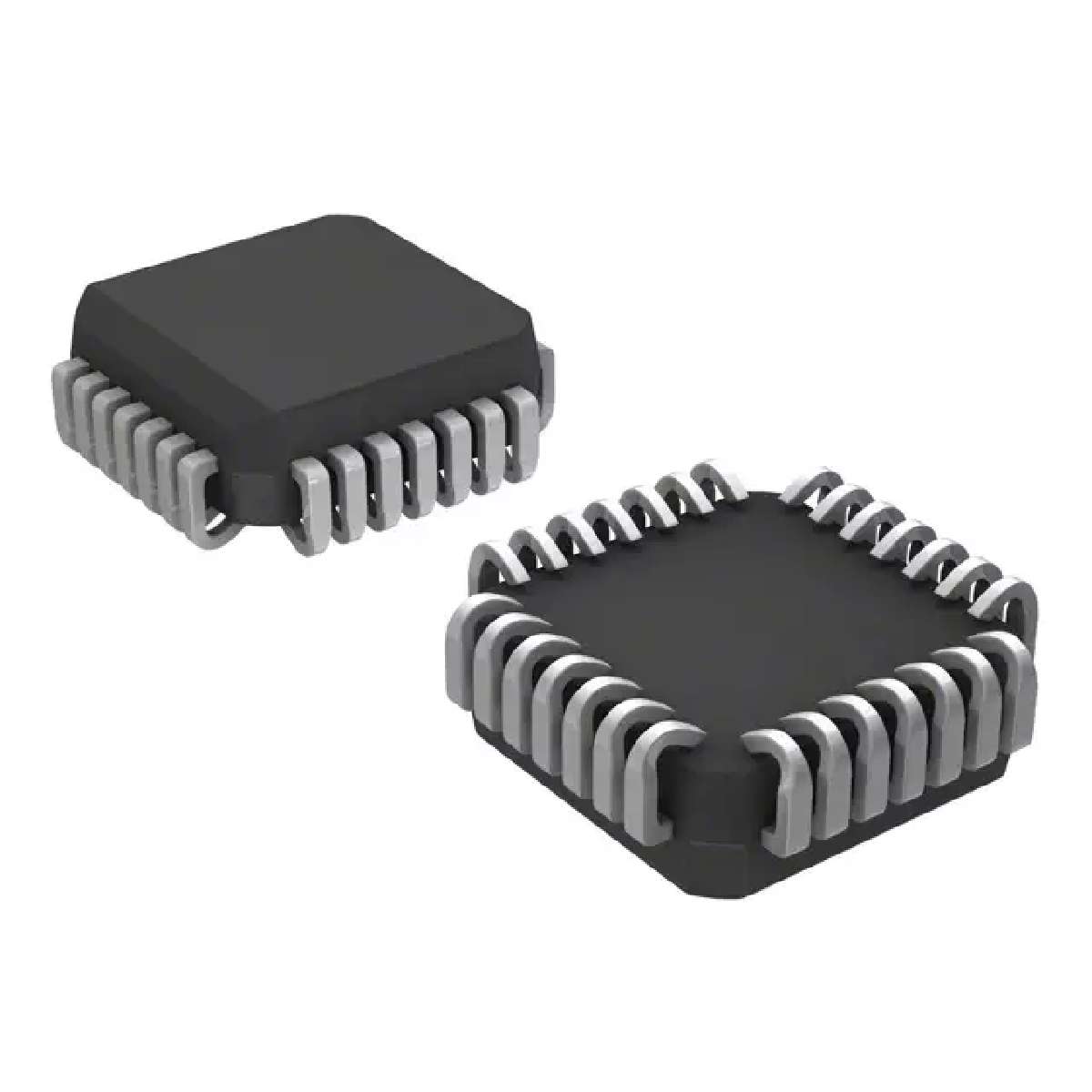

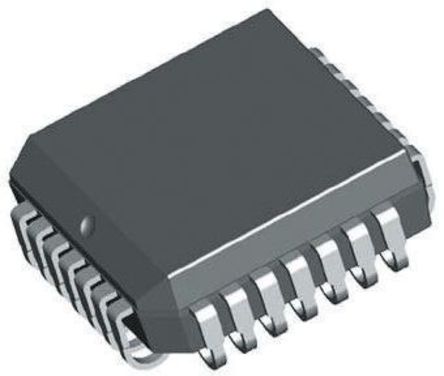

MC100E404FNG图片1
MC100E404FNG图片2
MC100E404FNG图片3
MC100E404FNG图片4
MC100E404FNG图片5
MC100E404FNG图片6
MC100E404FNG图片7
MC100E404FNG图片8
MC100E404FNG图片9
MC100E404FNG图片10
MC100E404FNG图片11
MC100E404FNG概述

ECL 逻辑门,ON Semiconductor差分 ECL 逻辑门,包括 AND、NAND、OR、NOR、XOR、XNOR 和反相门。### ECL(发射器耦合逻辑)逻辑

ECL 逻辑门,

差分 ECL 逻辑门,包括 AND、NAND、OR、NOR、XOR、XNOR 和反相门。


欧时:
### ECL 逻辑门,ON Semiconductor差分 ECL 逻辑门,包括 AND、NAND、OR、NOR、XOR、XNOR 和反相门。### ECL(发射器耦合逻辑)逻辑


得捷:
IC GATE AND/NAND QD DIFF 28-PLCC


艾睿:
AND/NAND Gate 4-Element 4-IN ECL 28-Pin PLCC Rail


Allied Electronics:
MC100E404FNG, Quad 2-Input AND/NAND Logic Gate, 4.2 - 5.7 V, 28-Pin PLCC


安富利:
AND/NAND Gate 4-Element 4-IN ECL 28-Pin PLCC Rail


Chip1Stop:
AND/NAND Gate 4-Element 4-IN ECL 28-Pin PLCC Rail


力源芯城:
差分四双输入与门/与非门


Win Source:
IC GATE AND/NAND QD DIFF 28-PLCC


MC100E404FNG中文资料参数规格
技术参数

无卤素状态 Halogen Free

电路数 4

静态电流 106 mA

逻辑门个数 4

输入数 10

工作温度Max 85 ℃

工作温度Min 0 ℃

电源电压 4.2V ~ 5.7V

封装参数

安装方式 Surface Mount

引脚数 28

封装 PLCC-28

外形尺寸

长度 11.58 mm

宽度 11.58 mm

高度 4.57 mm

封装 PLCC-28

物理参数

工作温度 0℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

MC100E404FNG引脚图与封装图

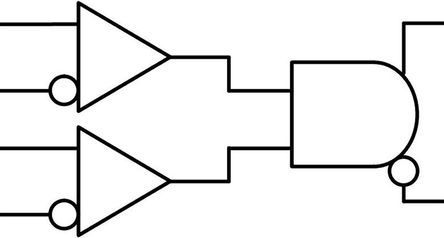

MC100E404FNG引脚图
MC100E404FNG封装图
MC100E404FNG封装焊盘图
在线购买MC100E404FNG
型号: MC100E404FNG
描述:ECL 逻辑门,ON Semiconductor 差分 ECL 逻辑门,包括 AND、NAND、OR、NOR、XOR、XNOR 和反相门。 ### ECL(发射器耦合逻辑)逻辑
替代型号MC100E404FNG
型号/品牌 代替类型 替代型号对比

MC100E404FNG

ON Semiconductor 安森美

当前型号

当前型号

MC100E404FN

安森美

完全替代

MC100E404FNG和MC100E404FN的区别

MC100E404FNR2G

安森美

完全替代

MC100E404FNG和MC100E404FNR2G的区别

MC100E404FNR2

安森美

完全替代

MC100E404FNG和MC100E404FNR2的区别
