74VHC1G 系列,On Semiconductor先进的 74VHC 高速硅门 CMOS 逻辑系列产品来自 ON Semiconductor,提供高速操作,类似于同等双极肖特基 TTL,同时保留了 CMOS 低功耗的优势。先进的高速低功耗 CMOS 逻辑 工作电压范围:2.7 至 5.5V 7V 容差的输入 单门封装 ### 74VHC 系列
逻辑类型Logic Type| 非反相 Non-Inverting \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 1.65 V ~ 5.5 V 静态电流IqCurrent - Quiescent Max| 8mA,8mA 输出高,低电平电流Current - Output High, Low| Noninverting Buffer / CMOS Logic Level Shifter;a single gate noninverting buffer fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation. The output structures also provide protection when VCC = 0 V. These input and output structures help prevent device destruction caused by supply voltage − input/output voltage mismatch, battery backup, hot insertion, etc 低逻辑电平Logic Level - Low| 同相缓冲/CMOS逻辑电平位移器;单门与硅栅CMOS技术制造的的同相缓冲。 它实现了高速操作类似相当于双极肖特基TTL同时维持低功耗的CMOS。 输出结构还提供了保护,当VCC=0 V。 这些输入和输出结构有助于防止设备破坏造成电源电压 - 输入/输出电压不匹配,电池备份,热插入等 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|
电源电压DC 1.65V min
无卤素状态 Halogen Free
输出接口数 1
通道数 1

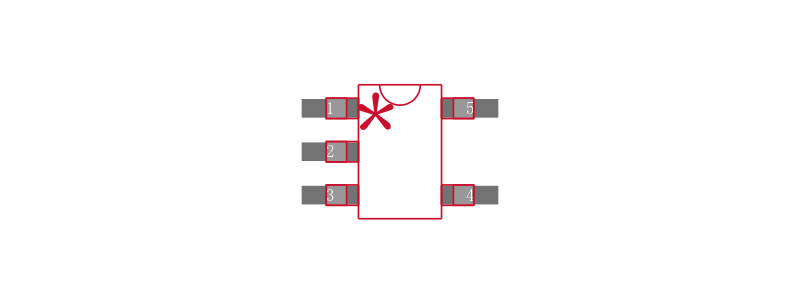

针脚数 5
位数 1
耗散功率 200 mW
输入数 1
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5

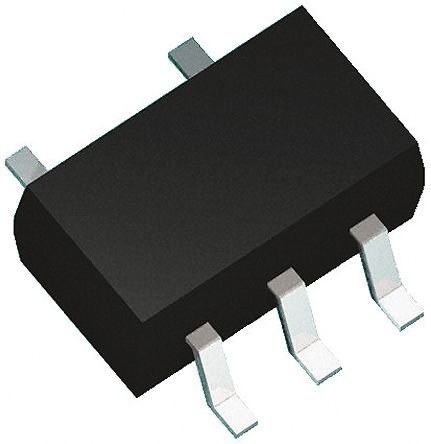

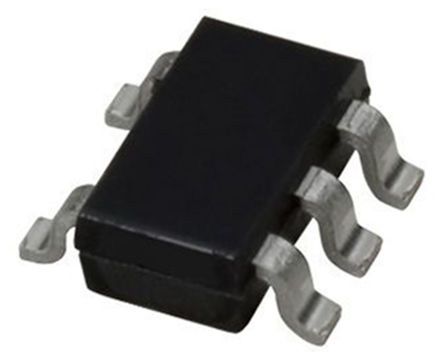

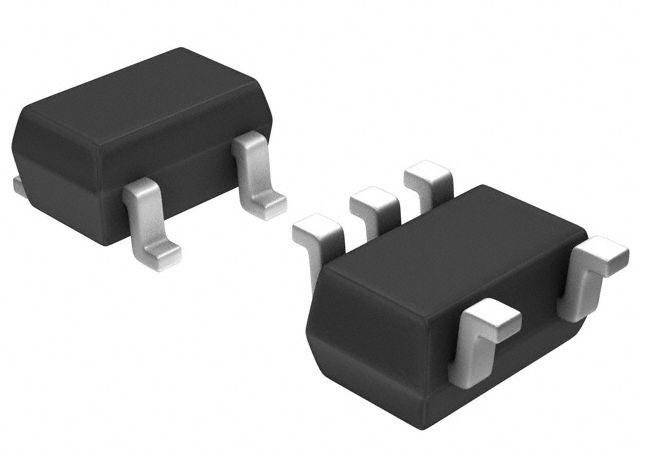

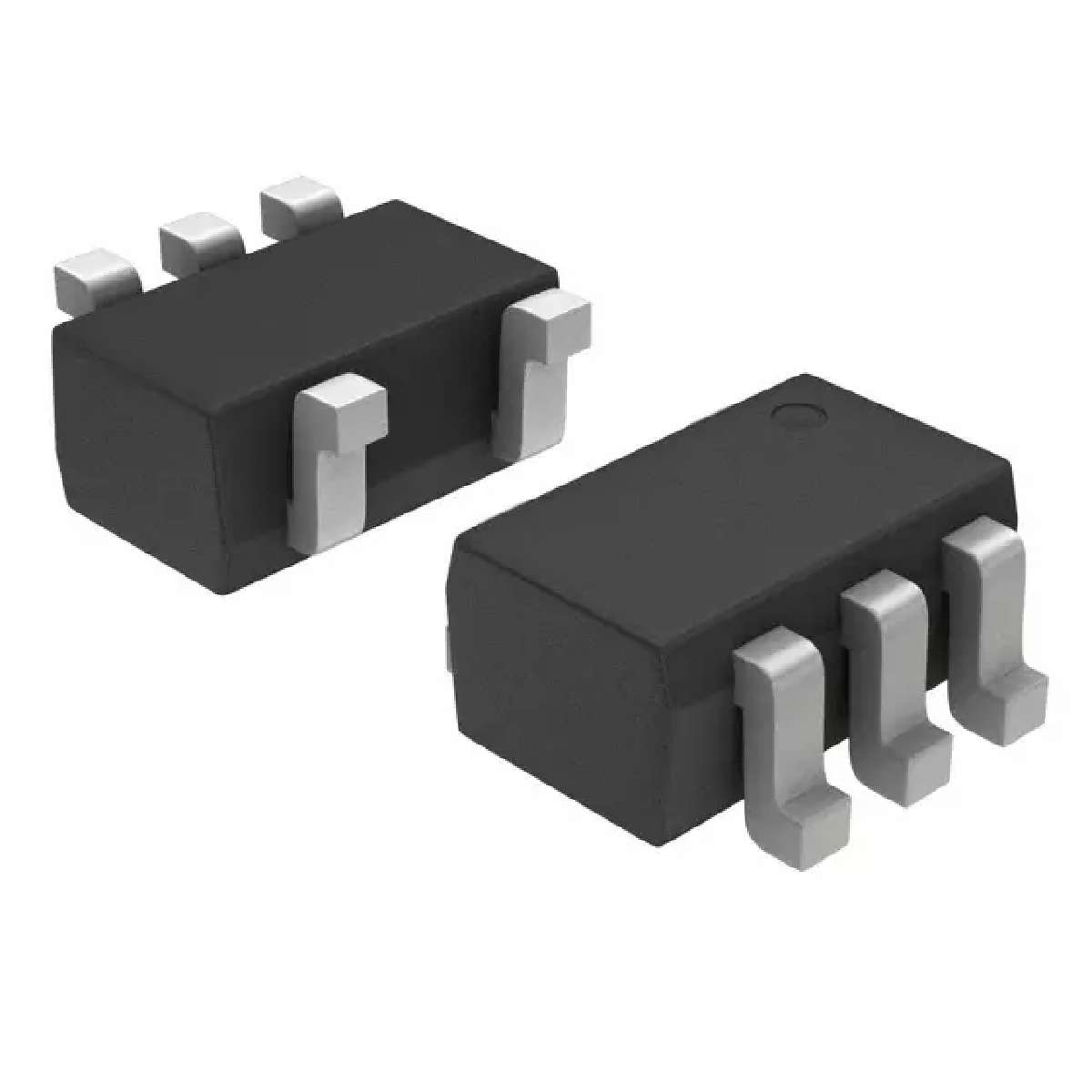

封装 SC-70-5

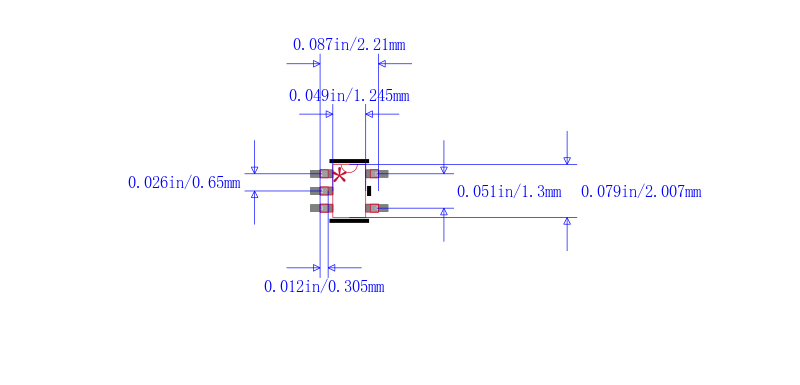

长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SC-70-5
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, 车用, Automation & Process Control, Automotive, Industrial, 自动化与过程控制
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
M74VHC1GT50DFT2G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
M74VHC1GT50DFT1G 安森美 | 完全替代 | M74VHC1GT50DFT2G和M74VHC1GT50DFT1G的区别 |
M74VHC1GT50DTT1G 安森美 | 完全替代 | M74VHC1GT50DFT2G和M74VHC1GT50DTT1G的区别 |
MC74VHC1GT50DFT1 安森美 | 类似代替 | M74VHC1GT50DFT2G和MC74VHC1GT50DFT1的区别 |
