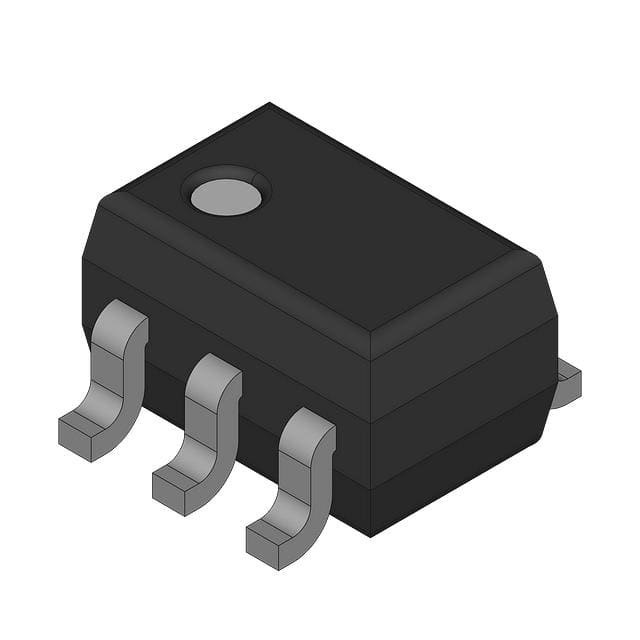

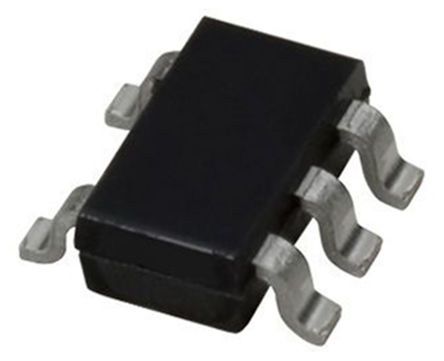

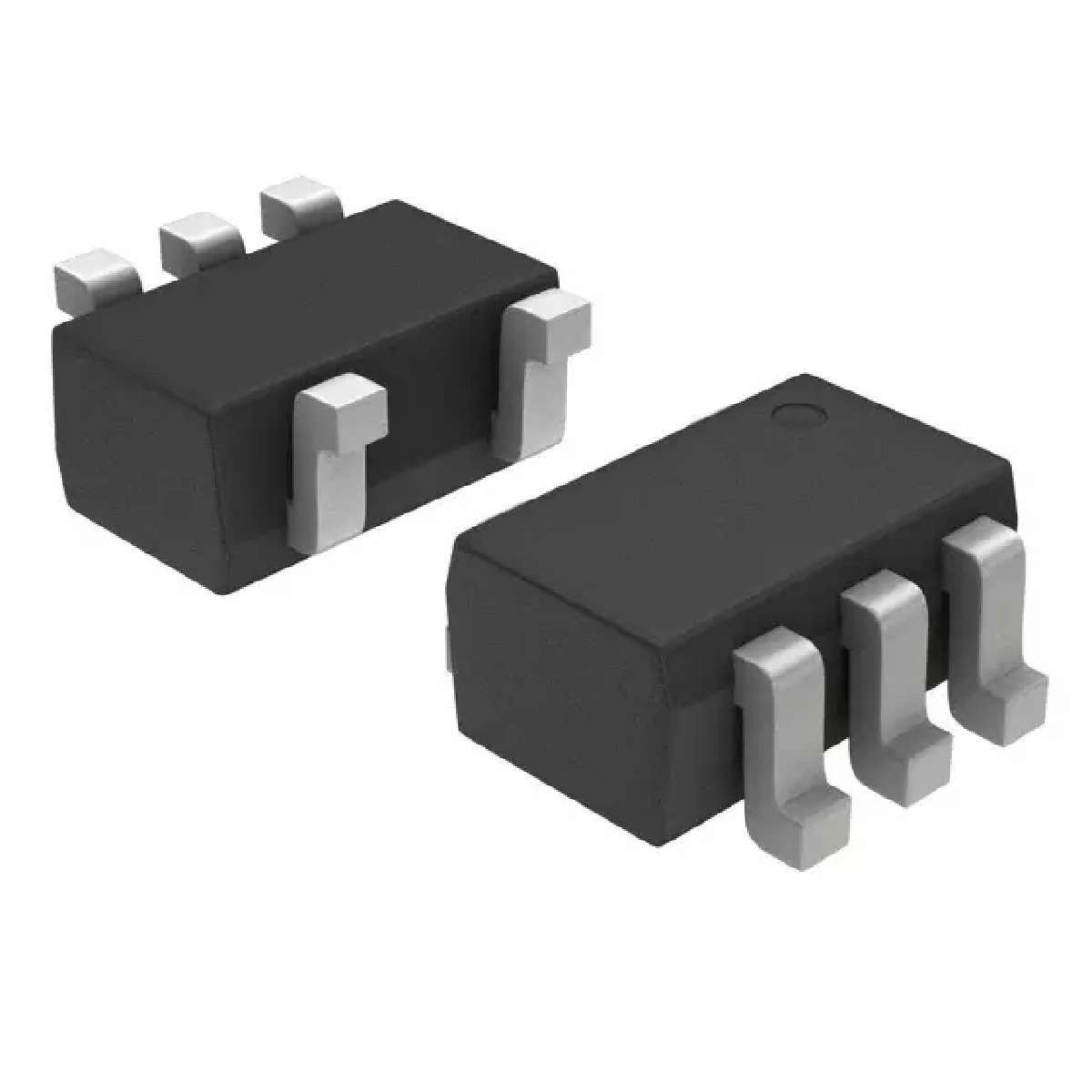

ON SEMICONDUCTOR M74VHC1GT125DF2G. 芯片, 三态缓冲器 VHC系列
逻辑类型Logic Type| 非反相 Non-Inverting \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 3 V ~ 5.5 V 静态电流IqCurrent - Quiescent Max| 8mA,8mA 输出高,低电平电流Current - Output High, Low| Noninverting Buffer / CMOS Logic Level Shifter with LSTTL−Compatible Inputs;single gate noninverting buffer fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation. These input and output structures help prevent device destruction caused by supply voltage − input/output voltage mismatch, battery backup, hot insertion, etc. 低逻辑电平Logic Level - Low| 同相缓冲/CMOS逻辑电平位移器 与LSTTL−兼容的输入;单门同相缓冲与硅栅CMOS技术制造的。 它实现了高速操作类似相当于双极肖特基TTL同时保持低功耗的CMOS。 这些输入和输出结构有助于防止设备破坏造成电源电压 - 输入/输出电压不匹配,电池备份,热插入等。 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|
电源电压DC 4.20 V
无卤素状态 Halogen Free
输出接口数 1
通道数 1
针脚数 5
位数 1
耗散功率 200 mW
输入数 1
工作温度Max 125 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 5

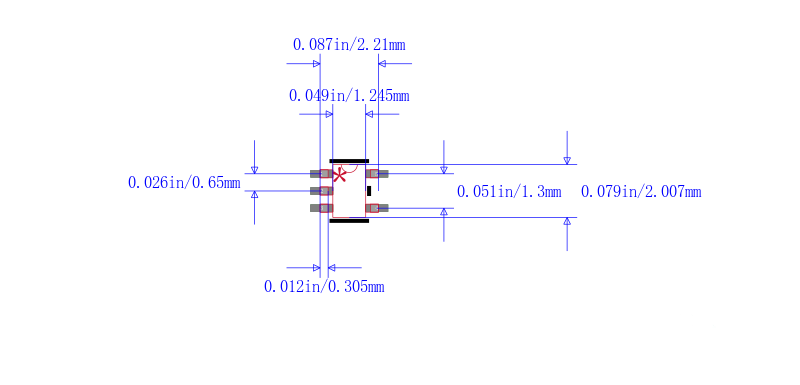

封装 SC-70-5
长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SC-70-5
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99



| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
M74VHC1GT125DF2G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
M74VHC1GT125DF1G 安森美 | 类似代替 | M74VHC1GT125DF2G和M74VHC1GT125DF1G的区别 |
MC74VHC1GT125DF1 安森美 | 类似代替 | M74VHC1GT125DF2G和MC74VHC1GT125DF1的区别 |
MC74VHC1GT125DF2 安森美 | 类似代替 | M74VHC1GT125DF2G和MC74VHC1GT125DF2的区别 |
