M74VHC1GT126DF2G

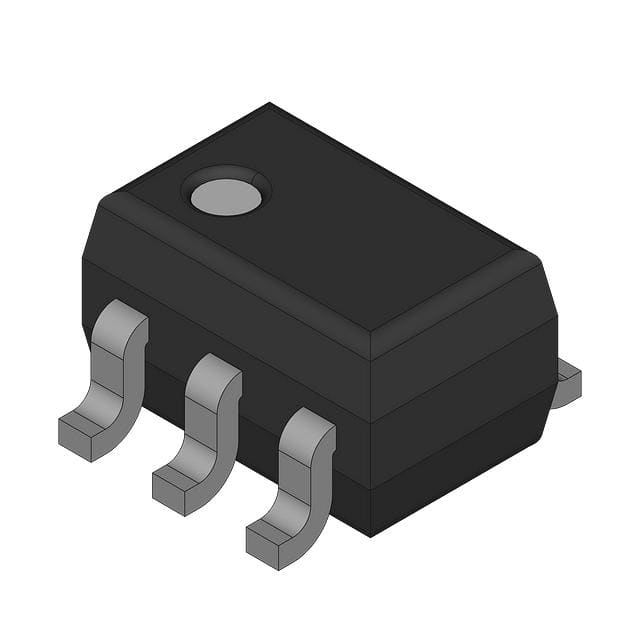

M74VHC1GT126DF2G图片1
M74VHC1GT126DF2G图片2
M74VHC1GT126DF2G图片3
M74VHC1GT126DF2G图片4
M74VHC1GT126DF2G图片5
M74VHC1GT126DF2G图片6
M74VHC1GT126DF2G图片7
M74VHC1GT126DF2G图片8
M74VHC1GT126DF2G图片9
M74VHC1GT126DF2G图片10
M74VHC1GT126DF2G图片11
M74VHC1GT126DF2G概述

单正向缓冲器

逻辑类型Logic Type| 非反相 Non-Inverting \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 3 V ~ 5.5 V 静态电流IqCurrent - Quiescent Max| 8mA,8mA 输出高,低电平电流Current - Output High, Low| Noninverting Buffer / CMOS Logic Level Shifter;a single gate noninverting 3−state buffer fabricated with silicon gate CMOS technology. The output structures also provide protection when VCC =0 V. These input and output structures help prevent device destruction caused by supply voltage − input/output voltage mismatch, battery backup, hot insertion, etc。 低逻辑电平Logic Level - Low| 同相缓冲/CMOS逻辑电平位移器;单门同相三态缓冲器与硅栅CMOS技术制造的。 输出结构还提供了保护,当VCC= 0 V.这些输入和输出结构有助于防止设备破坏造成电源电压 - 输入/输出电压不匹配,电池备份,热插入等。 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| Description & Applications| 描述与应用|

M74VHC1GT126DF2G中文资料参数规格
技术参数

电源电压DC 3.00V min

无卤素状态 Halogen Free

输出接口数 1

通道数 1

针脚数 5

位数 1

耗散功率 200 mW

输入数 1

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SC-70-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

M74VHC1GT126DF2G引脚图与封装图
M74VHC1GT126DF2G引脚图
M74VHC1GT126DF2G封装图
M74VHC1GT126DF2G封装焊盘图
在线购买M74VHC1GT126DF2G
型号: M74VHC1GT126DF2G
描述:单正向缓冲器
替代型号M74VHC1GT126DF2G
型号/品牌 代替类型 替代型号对比

M74VHC1GT126DF2G

ON Semiconductor 安森美

当前型号

当前型号

MC74VHC1GT126DF1G

安森美

完全替代

M74VHC1GT126DF2G和MC74VHC1GT126DF1G的区别

M74VHC1GT126DF1G

安森美

类似代替

M74VHC1GT126DF2G和M74VHC1GT126DF1G的区别

MC74VHC1GT126DF1

安森美

类似代替

M74VHC1GT126DF2G和MC74VHC1GT126DF1的区别
