MC74LVX541DWG

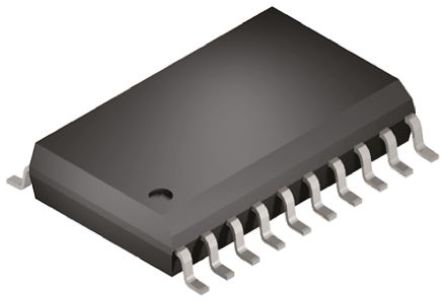

MC74LVX541DWG图片1

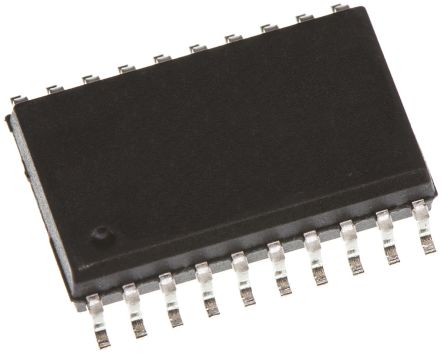

MC74LVX541DWG图片2
MC74LVX541DWG图片3
MC74LVX541DWG图片4
MC74LVX541DWG图片5
MC74LVX541DWG图片6
MC74LVX541DWG图片7

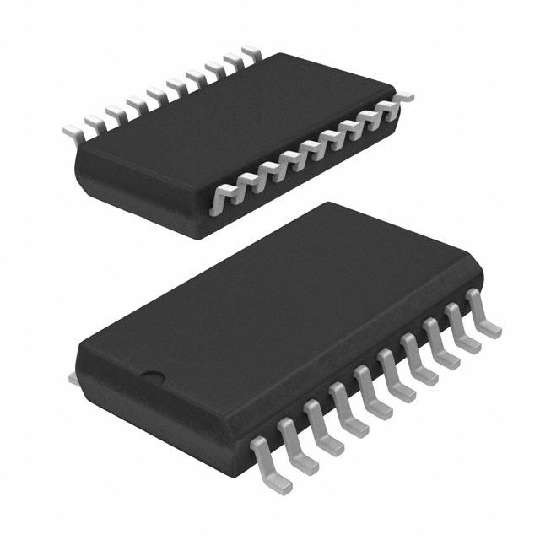

MC74LVX541DWG图片8

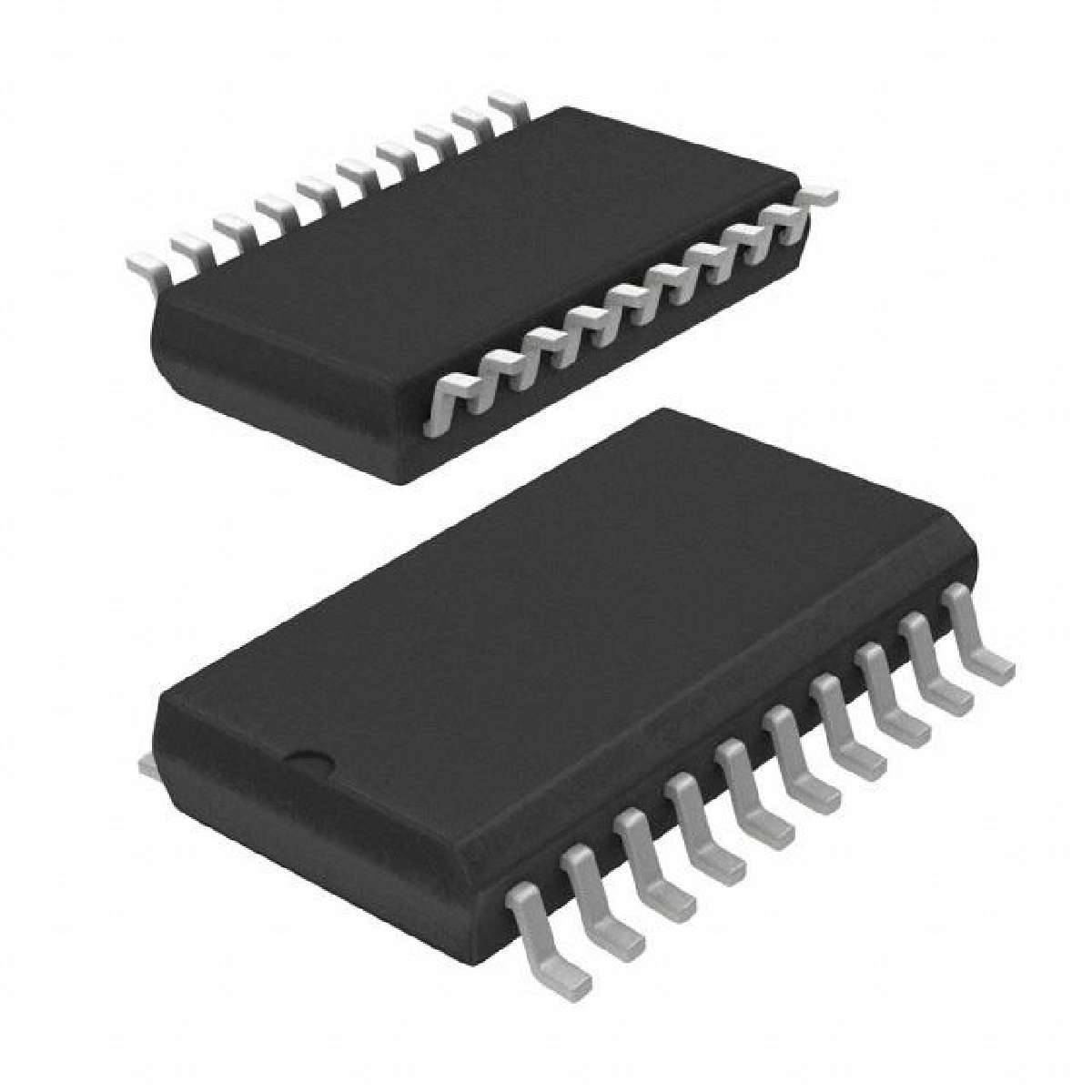

MC74LVX541DWG图片9
MC74LVX541DWG概述

74LVX 系列,ON Semiconductor高级高速低电压 CMOS 逻辑 工作电压范围:2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列

74LVX 系列,

高级高速低电压 CMOS 逻辑

工作电压范围:2.7 至 5.5V

7V 容差的输入


立创商城:
Octal Bus Buffer


得捷:
IC BUF NON-INVERT 3.6V 20SOIC


欧时:
### 74LVX 系列,ON Semiconductor高级高速低电压 CMOS 逻辑 工作电压范围:2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列


贸泽:
Buffers & Line Drivers 2-3.6V Octal Bus


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin SOIC W Rail


Allied Electronics:
MC74LVX541DWG, 8, Bus Buffer, 12 ns @ 50 pF 4mA, 2 - 3.6 V, 20-Pin SOIC


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin SOIC W Tube


MC74LVX541DWG中文资料参数规格
技术参数

电源电压DC 3.60V max

电容 10 pF

无卤素状态 Halogen Free

输出接口数 8

供电电流 40 µA

通道数 8

位数 8

耗散功率 500 mW

静态电流 40 µA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

MC74LVX541DWG引脚图与封装图

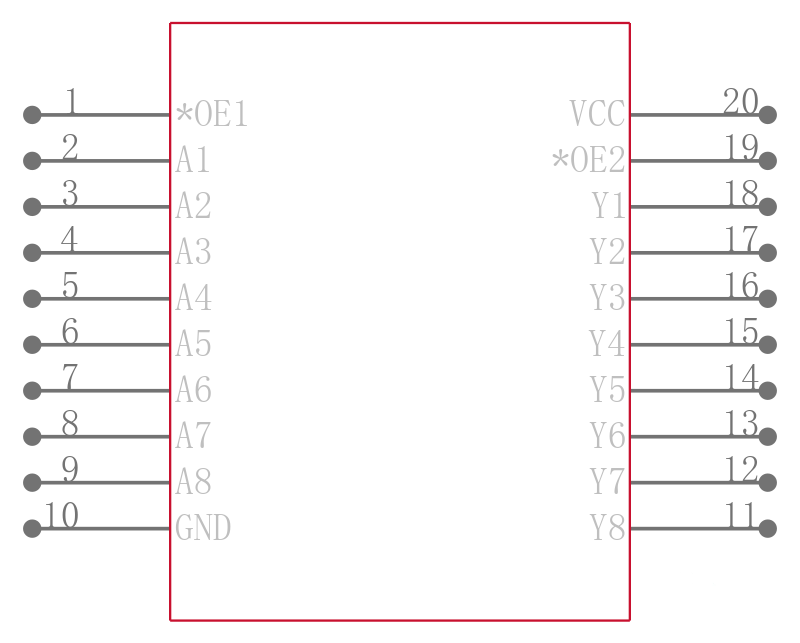

MC74LVX541DWG引脚图

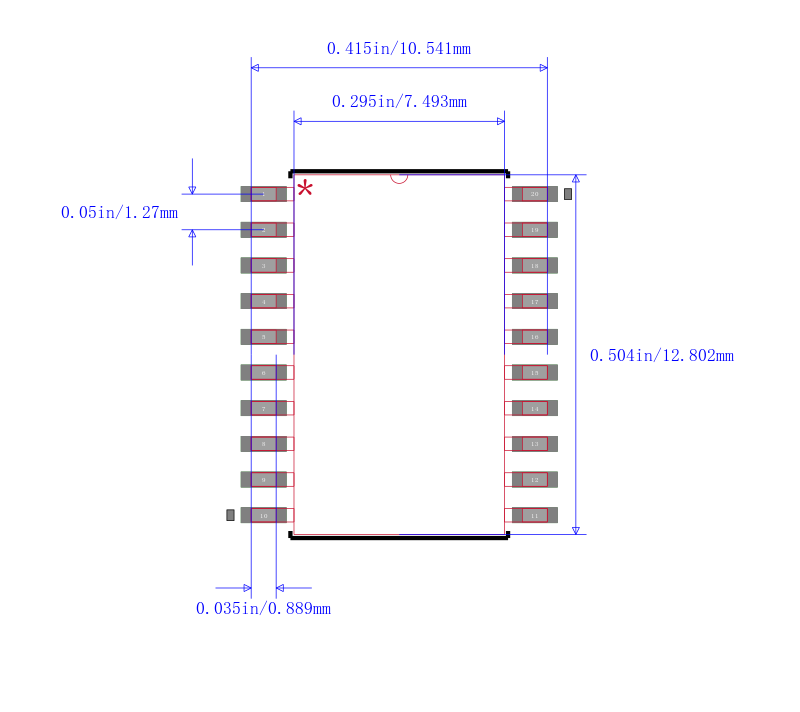

MC74LVX541DWG封装图

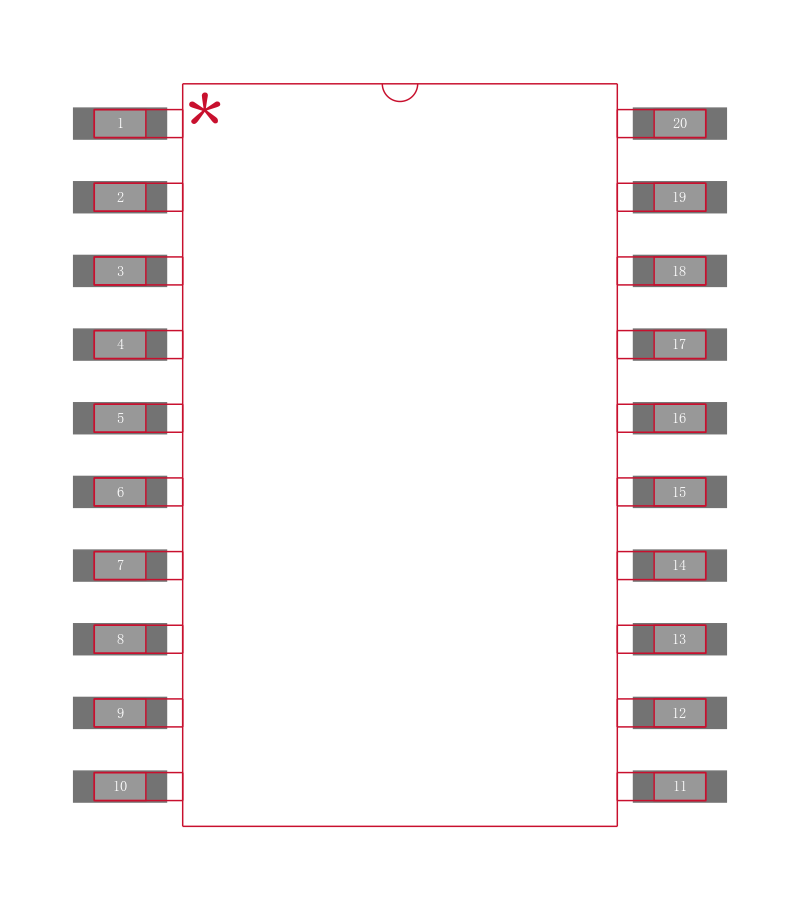

MC74LVX541DWG封装焊盘图
在线购买MC74LVX541DWG
型号: MC74LVX541DWG
描述:74LVX 系列,ON Semiconductor 高级高速低电压 CMOS 逻辑 工作电压范围:2.7 至 5.5V 7V 容差的输入 ### 74LVX 系列
替代型号MC74LVX541DWG
型号/品牌 代替类型 替代型号对比

MC74LVX541DWG

ON Semiconductor 安森美

当前型号

当前型号

MC74LVX541DW

安森美

完全替代

MC74LVX541DWG和MC74LVX541DW的区别

MC74VHCT541ADWG

安森美

类似代替

MC74LVX541DWG和MC74VHCT541ADWG的区别

MC74VHCT541ADWRG

安森美

类似代替

MC74LVX541DWG和MC74VHCT541ADWRG的区别
