MC74HCT374ADWR2参数规格_中文资料_数据手册PDF

MC74HCT374ADWR2概述

八路三态非反相D触发器与LSTTL兼容输入 Octal 3-State Noninverting D Flip-Flop with LSTTL-Compatible Inputs

Flip Flop 1 Element D-Type 8 Bit Positive Edge 20-SOIC 0.295", 7.50mm Width

立创商城:
MC74HCT374ADWR2

得捷:
IC FLIPFLOP OCT 3ST LSTTL 20SOIC

贸泽:
触发器 5V CMOS Octal

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element Automotive 20-Pin SOIC W T/R

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC W T/R

MC74HCT374ADWR2中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

电路数 8

时钟频率 30 MHz

位数 8

极性 Non-Inverting

输入电容 10 pF

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

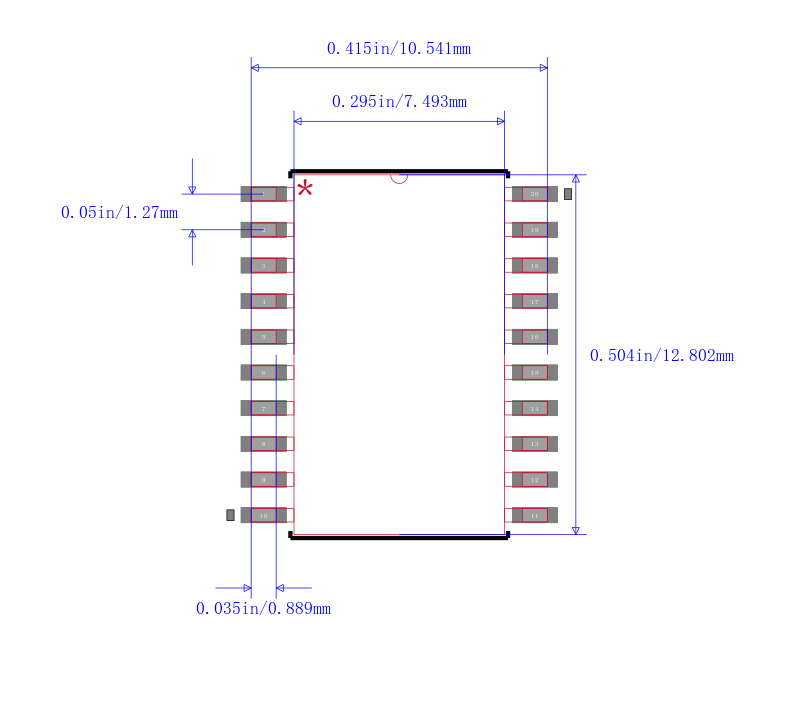

MC74HCT374ADWR2引脚图与封装图

在线购买MC74HCT374ADWR2

型号： MC74HCT374ADWR2

制造商： ON Semiconductor 安森美

描述：八路三态非反相D触发器与LSTTL兼容输入 Octal 3-State Noninverting D Flip-Flop with LSTTL-Compatible Inputs

替代型号MC74HCT374ADWR2

型号/品牌	代替类型	替代型号对比
MC74HCT374ADWR2 ON Semiconductor 安森美	当前型号	当前型号
MC74HCT374ADWR2G 安森美	类似代替	MC74HCT374ADWR2和MC74HCT374ADWR2G的区别
MC74HCT374ADWG 安森美	类似代替	MC74HCT374ADWR2和MC74HCT374ADWG的区别
CD74HCT374M96 德州仪器	功能相似	MC74HCT374ADWR2和CD74HCT374M96的区别
