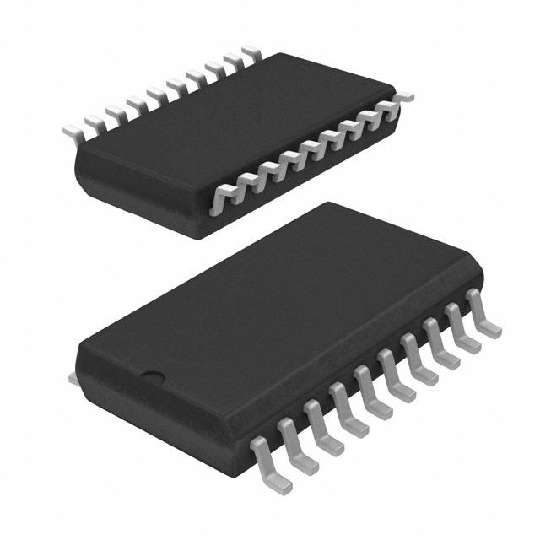

MC74HCT273ADW图片4
MC74HCT273ADW图片5

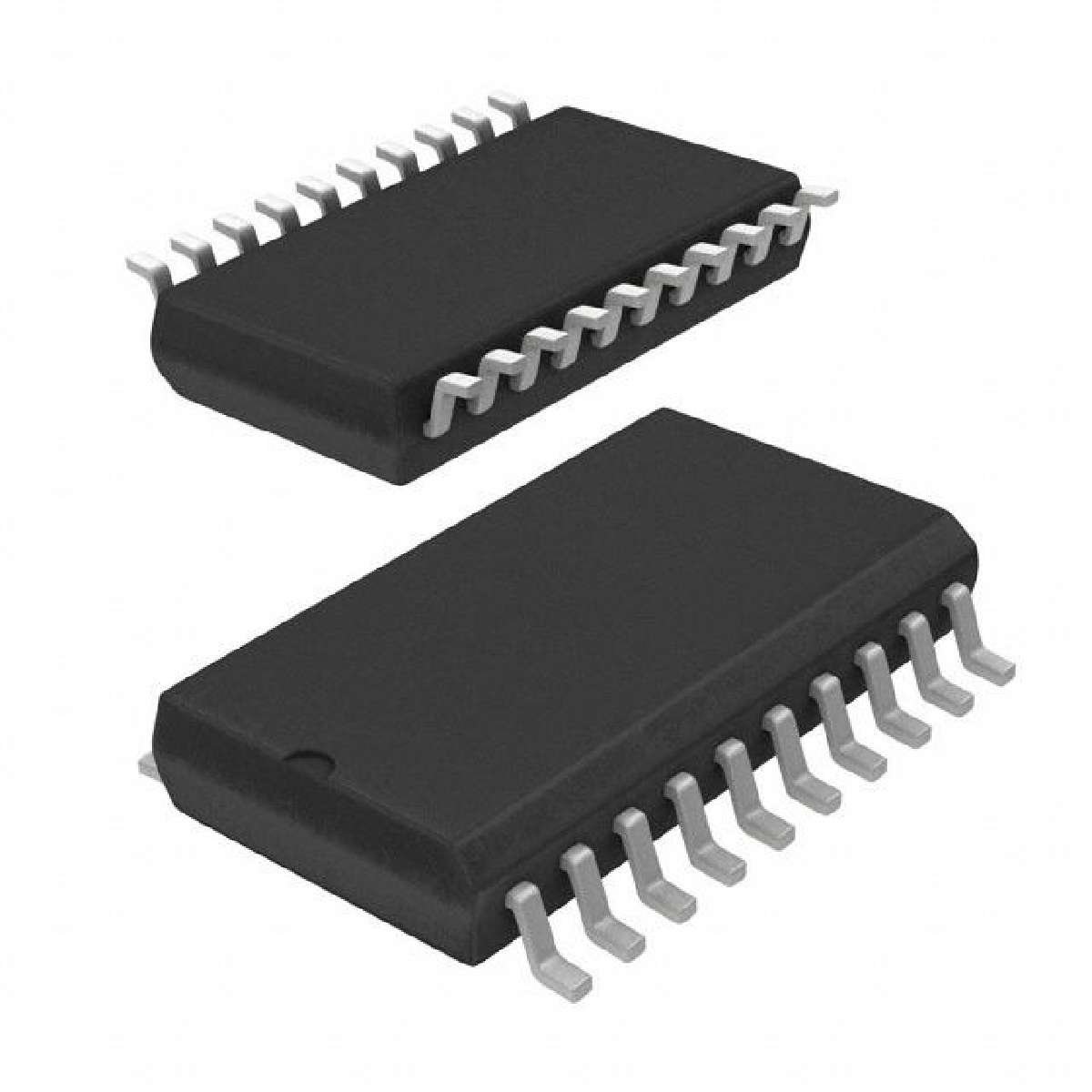

MC74HCT273ADW图片6
MC74HCT273ADW概述

八路D触发器与普通时钟和LSTTL兼容输入复位 Octal D Flip−Flop with Common Clock and Reset with LSTTL−Compatible Inputs

Octal D Flip−Flop with Common Clock and Reset with LSTTL−Compatible Inputs

High−Performance Silicon−Gate CMOS

The MC74HCT273A may be used as a level converter for interfacing TTL or NMOS outputs to High−Speed CMOS inputs.

The HCT273A is identical in pinout to the LS273.

This device consists of eight D flip−flops with common Clock and Reset inputs. Each flip−flop is loaded with a low−to−high transition of the Clock input. Reset is asynchronous and active low.

• Output Drive Capability: 10 LSTTL Loads

• TTL/NMOS Compatible Input Levels

• Outputs Directly Interface to CMOS, NMOS and TTL

• Operating Voltage Range: 4.5 to 5.5 V

• Low Input Current: 1.0 μA

• In Compliance with the Requirements Defined by JEDEC Standard No. 7A

• Chip Complexity: 284 FETs or 71 Equivalent Gates

MC74HCT273ADW中文资料参数规格
技术参数

电源电压DC 5.50V max

电路数 8

通道数 8

时钟频率 30 MHz

位数 8

极性 Non-Inverting

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

MC74HCT273ADW引脚图与封装图
MC74HCT273ADW引脚图
MC74HCT273ADW封装图
MC74HCT273ADW封装焊盘图
