M74HCT125B1R参数规格_中文资料_数据手册PDF

M74HCT125B1R概述

四路总线缓冲器（三态） QUAD BUS BUFFER 3-STATE

缓冲器，非反向元件 1 位每元件三态 Output 14-DIP

得捷:
IC BUFFER NON-INVERT 5.5V 14DIP

贸泽:
缓冲器和线路驱动器 Quad Bus Buffer

艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin PDIP Tube

安富利:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin PDIP Tube

Win Source:
IC BUS BUFFER QUAD N-INV 14DIP

M74HCT125B1R中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

位数 4

耗散功率 500 mW

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 20 mm

宽度 7.1 mm

封装 DIP-14

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

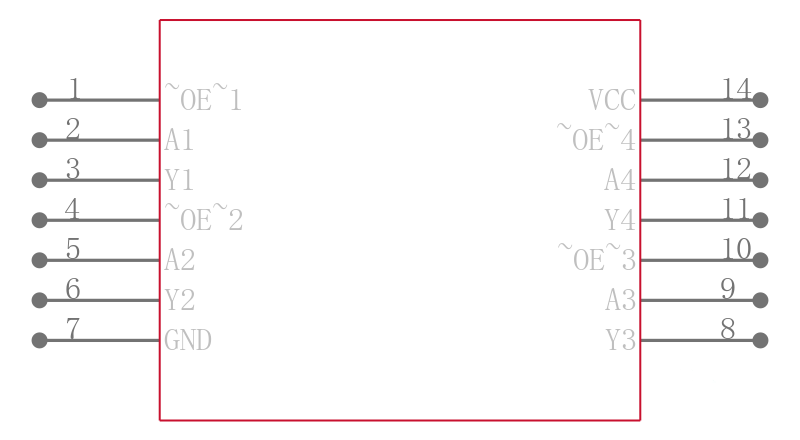

M74HCT125B1R引脚图与封装图

在线购买M74HCT125B1R

型号： M74HCT125B1R

描述：四路总线缓冲器（三态） QUAD BUS BUFFER 3-STATE

替代型号M74HCT125B1R

型号/品牌	代替类型	替代型号对比
M74HCT125B1R ST Microelectronics 意法半导体	当前型号	当前型号
CD74HCT125E 德州仪器	完全替代	M74HCT125B1R和CD74HCT125E的区别
CD54HCT125F3A 德州仪器	类似代替	M74HCT125B1R和CD54HCT125F3A的区别
SN74HCT125N 德州仪器	功能相似	M74HCT125B1R和SN74HCT125N的区别
