MC74HC245ADWR2参数规格_中文资料_数据手册PDF

MC74HC245ADWR2概述

八路三态非反相总线收发器 Octal 3-State Noninverting Bus Transceiver

Transceiver, Non-Inverting 1 Element 8 Bit per Element Output 20-SOIC

立创商城:
MC74HC245ADWR2

得捷:
IC BUS TRANSCVR 3-ST 8B 20SOIC

贸泽:
总线收发器 2-6V Octal 3-State

罗切斯特:
Bus XCVR Single 8-CH 3-ST 20-Pin SOIC W T/R

MC74HC245ADWR2中文资料参数规格

技术参数

电源电压DC 5.00 V

电路数 8

位数 8

耗散功率 500 mW

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

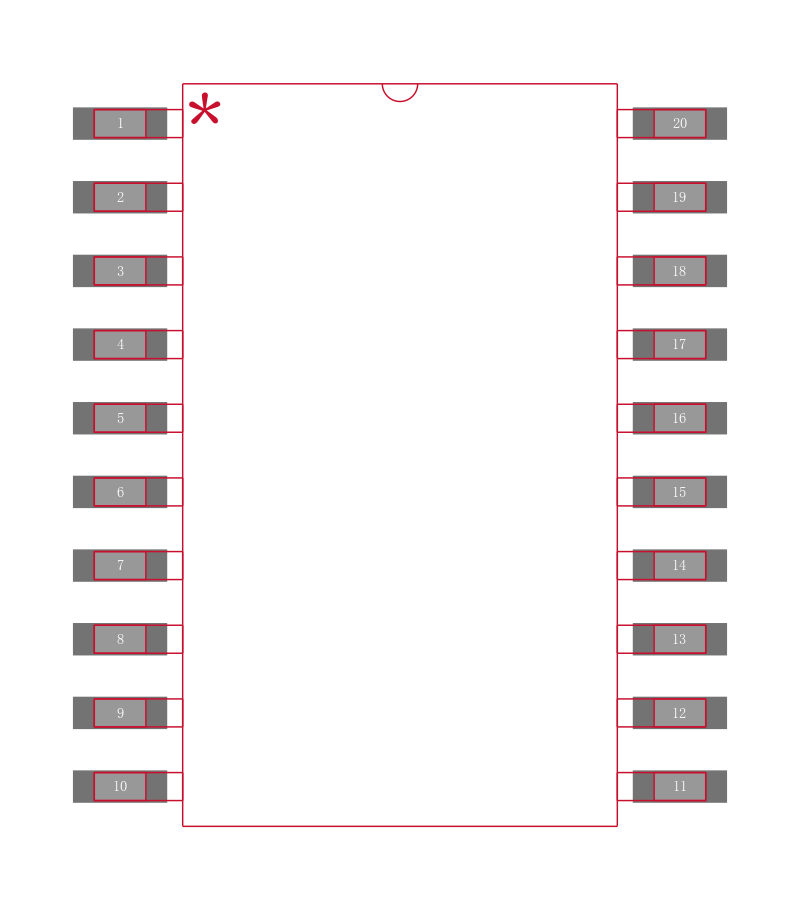

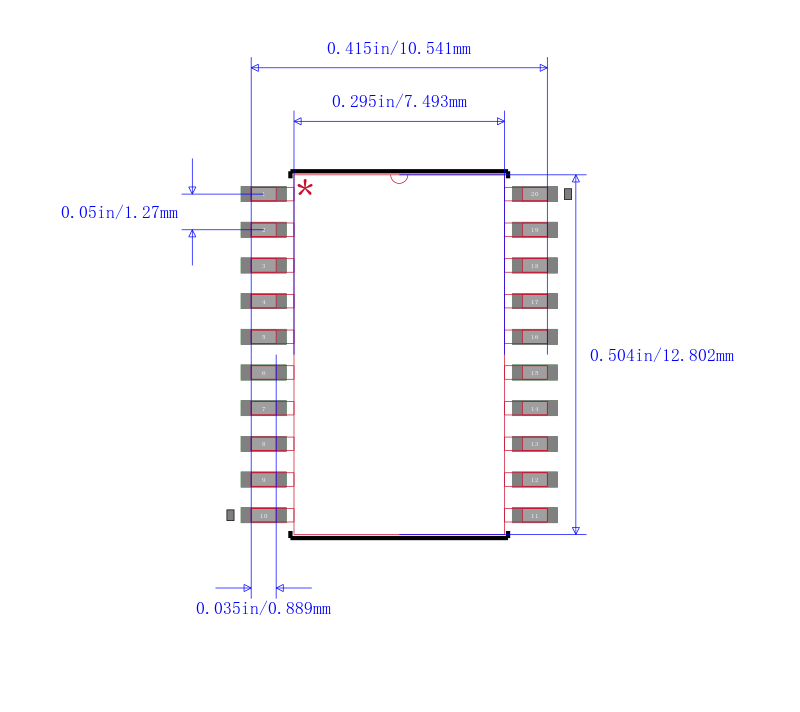

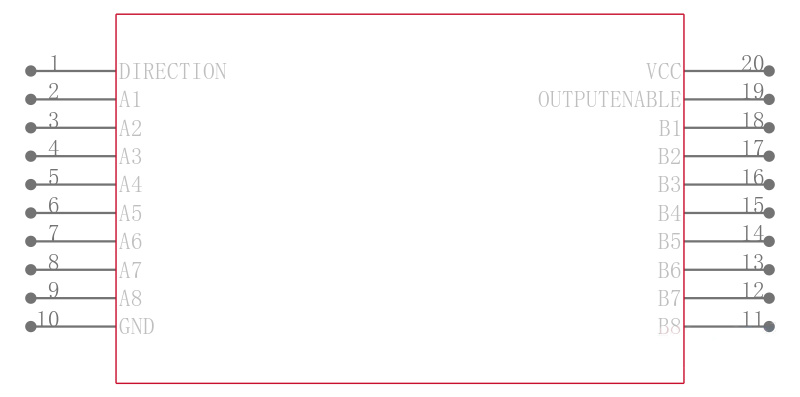

MC74HC245ADWR2引脚图与封装图

在线购买MC74HC245ADWR2

型号： MC74HC245ADWR2

制造商： ON Semiconductor 安森美

描述：八路三态非反相总线收发器 Octal 3-State Noninverting Bus Transceiver

替代型号MC74HC245ADWR2

型号/品牌	代替类型	替代型号对比
MC74HC245ADWR2 ON Semiconductor 安森美	当前型号	当前型号
74HC245D,653 安世	功能相似	MC74HC245ADWR2和74HC245D,653的区别
74HC245D,652 安世	功能相似	MC74HC245ADWR2和74HC245D,652的区别
74HC245D 东芝	功能相似	MC74HC245ADWR2和74HC245D的区别
