MC74VHC1GT125DT1概述

非反相缓冲器/ CMOS逻辑电平转换器与LSTTL兼容输入 Noninverting Buffer / CMOS Logic Level Shifter with LSTTL−Compatible Inputs

Buffer, Non-Inverting 1 Element 1 Bit per Element 3-State Output 5-TSOP

得捷:
IC BUFF/LVL SHFTR N-INV 5TSOP

贸泽:
Buffers & Line Drivers 3-5.5V Single 3 St.

Win Source:
Noninverting Buffer / CMOS Logic Level Shifter with LSTTL-Compatible Inputs

MC74VHC1GT125DT1中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

电路数 1

通道数 1

位数 1

耗散功率 200 mW

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 TSOT-23-5

外形尺寸

长度 3 mm

宽度 1.5 mm

高度 1 mm

封装 TSOT-23-5

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

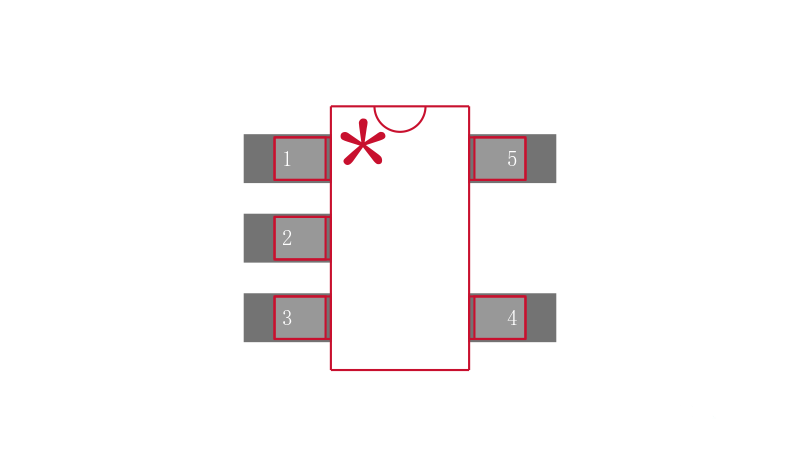

MC74VHC1GT125DT1引脚图与封装图

在线购买MC74VHC1GT125DT1

型号： MC74VHC1GT125DT1

制造商： ON Semiconductor 安森美

描述：非反相缓冲器/ CMOS逻辑电平转换器与LSTTL兼容输入 Noninverting Buffer / CMOS Logic Level Shifter with LSTTL−Compatible Inputs

替代型号MC74VHC1GT125DT1

型号/品牌	代替类型	替代型号对比
MC74VHC1GT125DT1 ON Semiconductor 安森美	当前型号	当前型号
MC74VHC1GT125DT1G 安森美	完全替代	MC74VHC1GT125DT1和MC74VHC1GT125DT1G的区别
M74VHC1GT125DT1G 安森美	类似代替	MC74VHC1GT125DT1和M74VHC1GT125DT1G的区别
MC74VHC1GT125D1G 安森美	功能相似	MC74VHC1GT125DT1和MC74VHC1GT125D1G的区别
