MC74HC126ADTR2参数规格_中文资料_数据手册PDF

MC74HC126ADTR2概述

四路三态同相缓冲器 Quad 3-State Noninverting Buffers

缓冲器，非反向 4 元件 1 位每元件三态 Output 14-TSSOP

得捷:
IC BUFFER NON-INVERT 6V 14TSSOP

贸泽:
Buffers & Line Drivers 2-6V Quad 3-State

罗切斯特:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin TSSOP T/R

MC74HC126ADTR2中文资料参数规格

技术参数

电源电压DC 6.00V max

通道数 4

位数 4

耗散功率 450 mW

工作温度Max 125 ℃

工作温度Min 55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

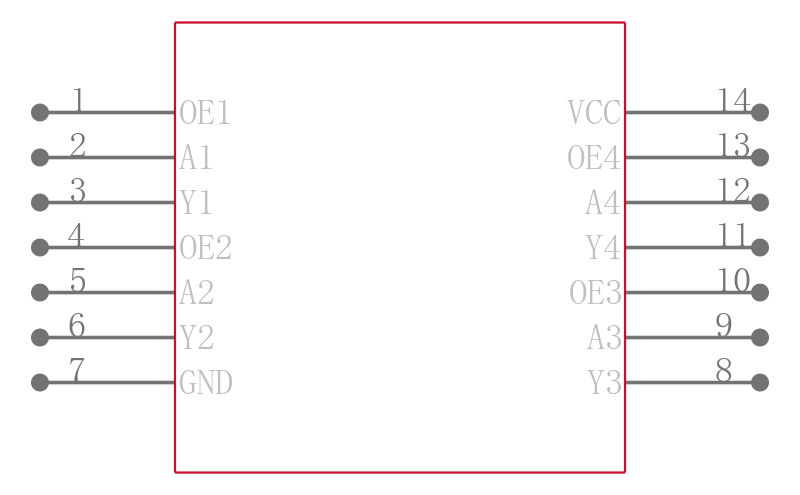

MC74HC126ADTR2引脚图与封装图

在线购买MC74HC126ADTR2

型号： MC74HC126ADTR2

描述：四路三态同相缓冲器 Quad 3-State Noninverting Buffers

替代型号MC74HC126ADTR2

型号/品牌	代替类型	替代型号对比
MC74HC126ADTR2 ON Semiconductor 安森美	当前型号	当前型号
MM74HC126MTCX 安森美	类似代替	MC74HC126ADTR2和MM74HC126MTCX的区别
MC74HC126ADT 安森美	类似代替	MC74HC126ADTR2和MC74HC126ADT的区别
SN74HC126PW 德州仪器	功能相似	MC74HC126ADTR2和SN74HC126PW的区别
