MC74VHCT574ADTR2参数规格_中文资料_数据手册PDF

MC74VHCT574ADTR2概述

八路D型触发器具有三态输出 Octal D−Type Flip−Flop with 3−State Output

1 元件 D 型 8 位正边沿 20-TSSOP（0.173"，4.40mm 宽）

得捷:
IC FF D-TYPE SNGL 8BIT 20TSSOP

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element Automotive 20-Pin TSSOP T/R

Win Source:
IC D-TYPE POS TRG SNGL 20TSSOP

MC74VHCT574ADTR2中文资料参数规格

技术参数

电源电压DC 5.50V max

时钟频率 130 MHz

位数 8

极性 Non-Inverting

输入电容 4 pF

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

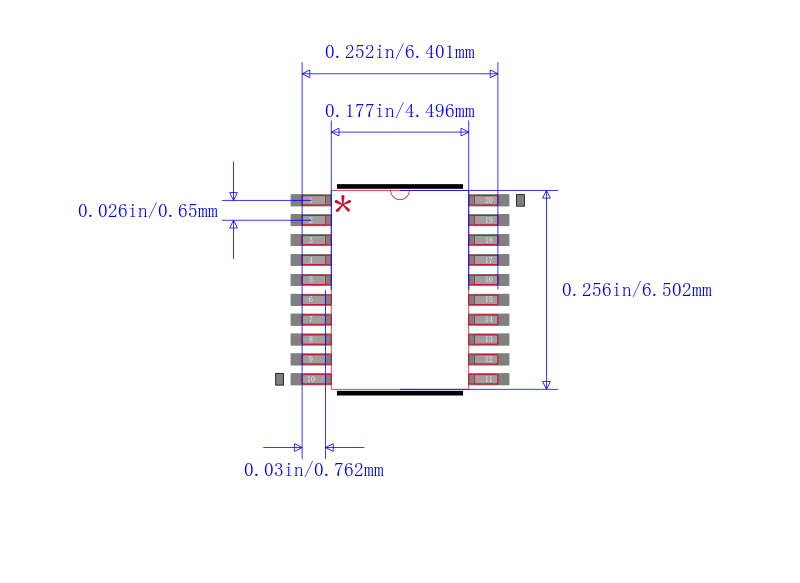

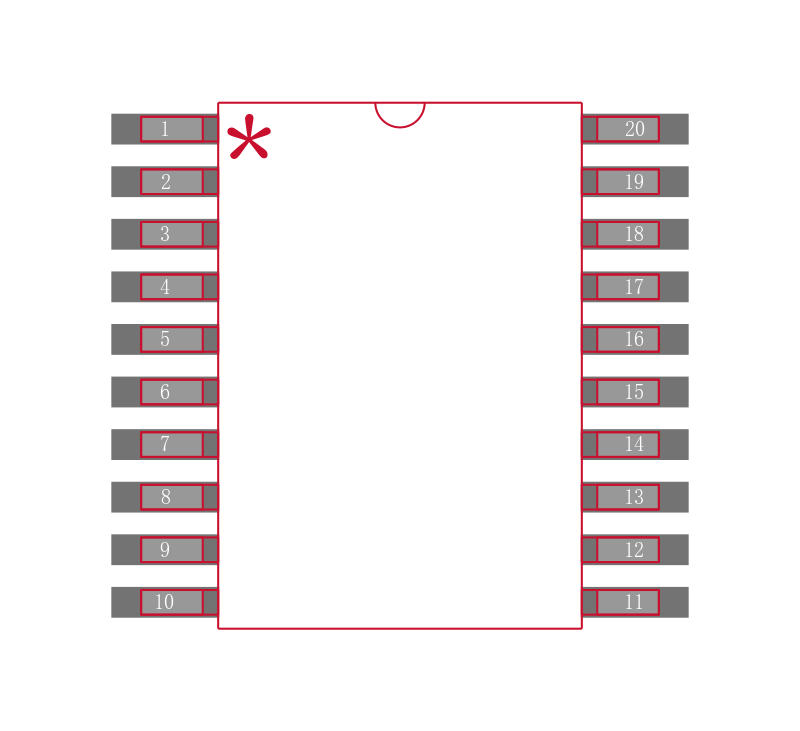

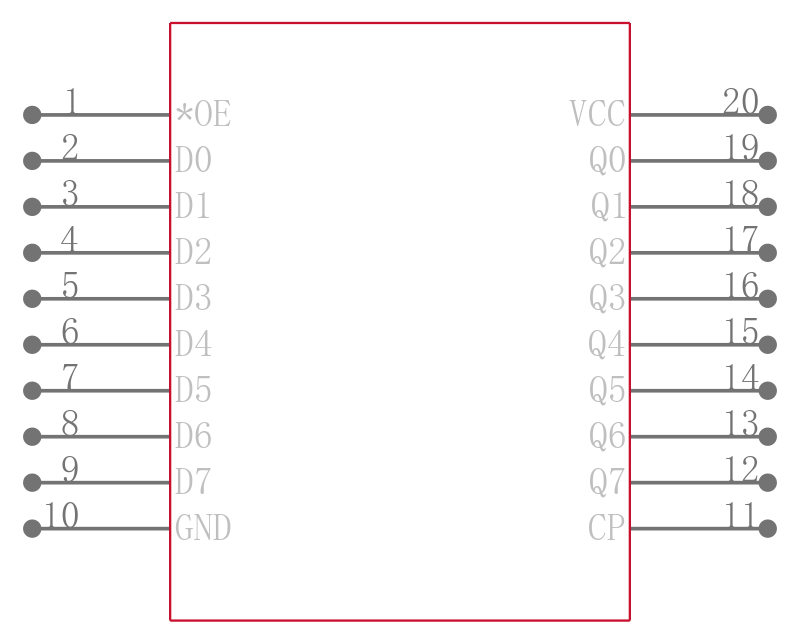

MC74VHCT574ADTR2引脚图与封装图

在线购买MC74VHCT574ADTR2

型号： MC74VHCT574ADTR2

描述：八路D型触发器具有三态输出 Octal D−Type Flip−Flop with 3−State Output

替代型号MC74VHCT574ADTR2

型号/品牌	代替类型	替代型号对比
MC74VHCT574ADTR2 ON Semiconductor 安森美	当前型号	当前型号
MC74VHCT574ADTG 安森美	完全替代	MC74VHCT574ADTR2和MC74VHCT574ADTG的区别
MC74VHCT574ADT 安森美	完全替代	MC74VHCT574ADTR2和MC74VHCT574ADT的区别
74VHCT574AMTCX 安森美	完全替代	MC74VHCT574ADTR2和74VHCT574AMTCX的区别
