MC74VHC74MELG参数规格_中文资料_数据手册PDF

MC74VHC74MELG概述

双D型触发器具有置位和复位 Dual D−Type Flip−Flop with Set and Reset

Flip Flop 2 Element D-Type 1 Bit Positive Edge 14-SOIC 0.209", 5.30mm Width

得捷:
IC FF D-TYPE DUAL 1BIT 14SOEIAJ

艾睿:
Flip Flop D-Type Pos-Edge 2-Element Automotive 14-Pin SO EIAJ T/R

Verical:
Flip Flop D-Type Pos-Edge 2-Element 14-Pin SO EIAJ T/R

MC74VHC74MELG中文资料参数规格

技术参数

电源电压DC 5.50V max

电路数 2

时钟频率 115 MHz

位数 2

极性 Non-Inverting, Inverting

输入电容 4 pF

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

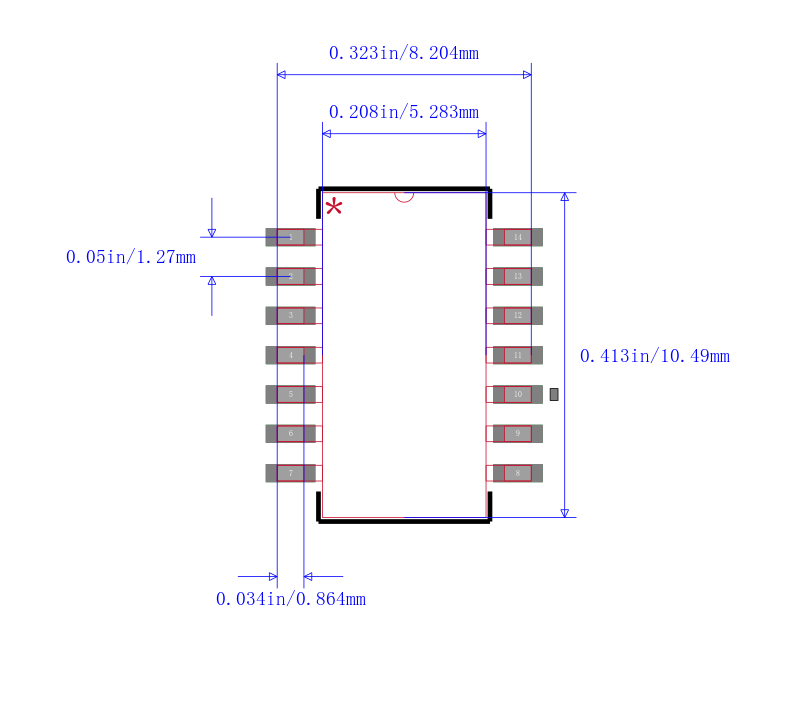

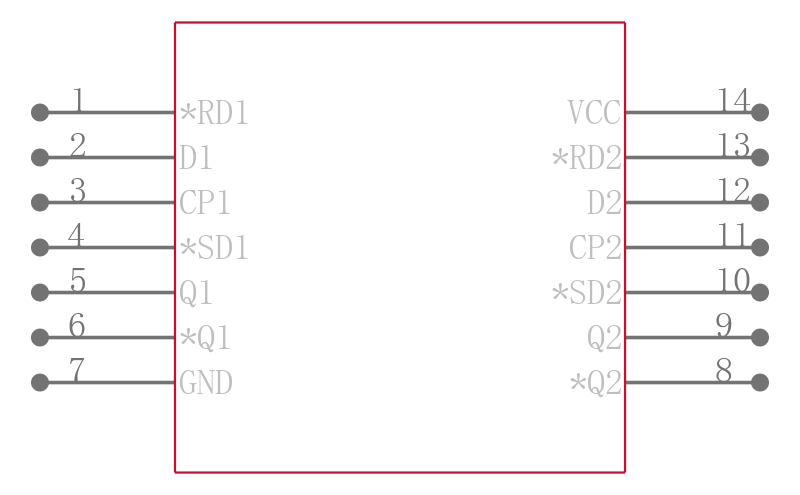

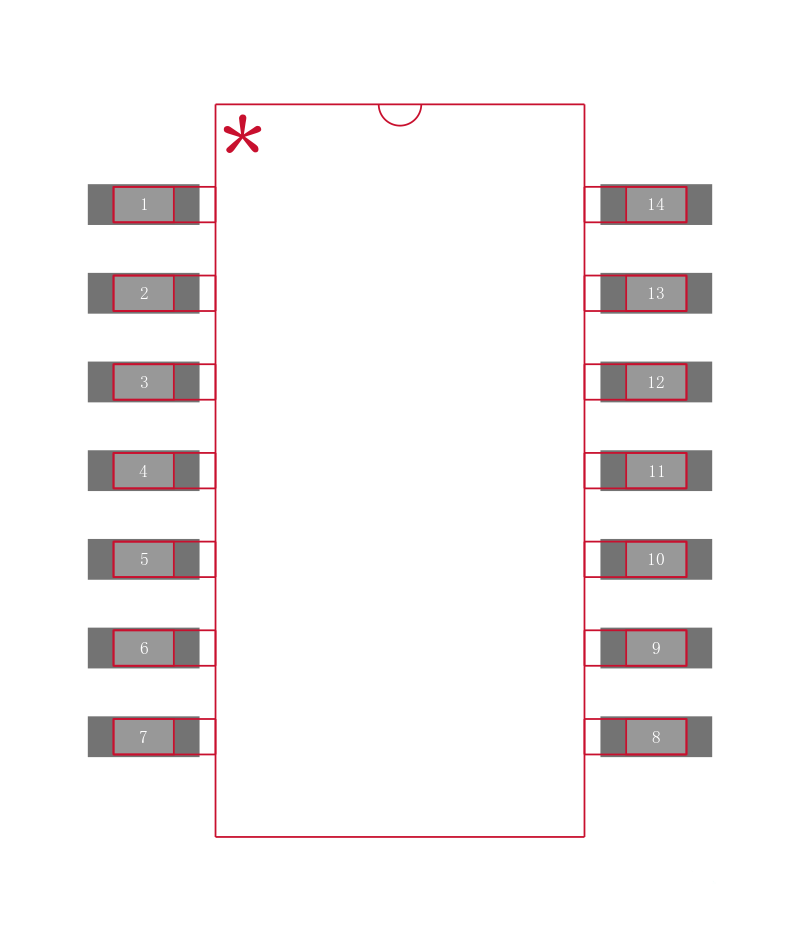

MC74VHC74MELG引脚图与封装图

在线购买MC74VHC74MELG

型号： MC74VHC74MELG

描述：双D型触发器具有置位和复位 Dual D−Type Flip−Flop with Set and Reset

替代型号MC74VHC74MELG

型号/品牌	代替类型	替代型号对比
MC74VHC74MELG ON Semiconductor 安森美	当前型号	当前型号
MC74VHC74DR2G 安森美	完全替代	MC74VHC74MELG和MC74VHC74DR2G的区别
74VHC74M 安森美	类似代替	MC74VHC74MELG和74VHC74M的区别
74VHC74SJ 安森美	功能相似	MC74VHC74MELG和74VHC74SJ的区别
