MC74VHC574DW参数规格_中文资料_数据手册PDF

MC74VHC574DW概述

八路D型触发器具有三态输出 Octal D−Type Flip−Flop with 3−State Output

Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC W Rail

得捷:
IC FF D-TYPE SNGL 8BIT 20SOIC

贸泽:
触发器 2-5.5V CMOS Octal

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element Automotive 20-Pin SOIC W Rail

Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 3-ST 1-Element 20-Pin SOIC W Rail

MC74VHC574DW中文资料参数规格

技术参数

电源电压DC 5.50V max

电路数 8

时钟频率 115 MHz

位数 8

极性 Non-Inverting

输入电容 4 pF

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

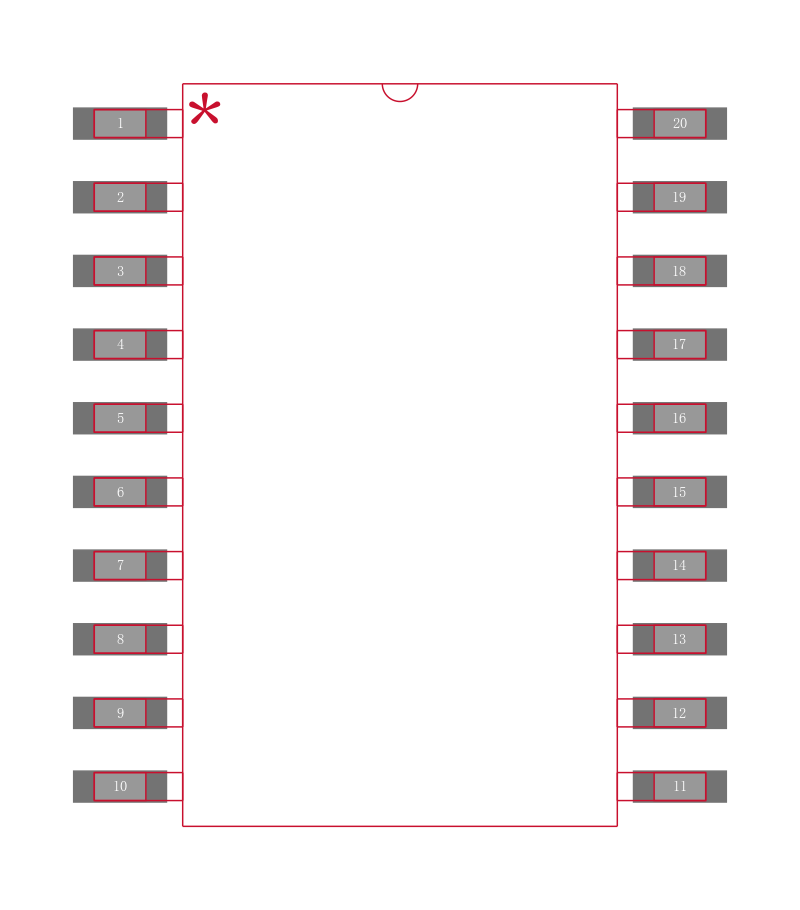

MC74VHC574DW引脚图与封装图

在线购买MC74VHC574DW

型号： MC74VHC574DW

描述：八路D型触发器具有三态输出 Octal D−Type Flip−Flop with 3−State Output

替代型号MC74VHC574DW

型号/品牌	代替类型	替代型号对比
MC74VHC574DW ON Semiconductor 安森美	当前型号	当前型号
MC74VHC574DWG 安森美	完全替代	MC74VHC574DW和MC74VHC574DWG的区别
74VHC574M 安森美	完全替代	MC74VHC574DW和74VHC574M的区别
74VHC574MX 安森美	完全替代	MC74VHC574DW和74VHC574MX的区别
