MAX7219ENG+参数规格_中文资料_数据手册PDF

MAX7219ENG+概述

MAXIM INTEGRATED PRODUCTS MAX7219ENG+. 发光二极管驱动器, 16输出, 4V-5.5V输入, 10MHz开关, 320mA输出, DIP-24

显示驱动器，

得捷:
IC DRVR 7 SEGMENT 8 DIGIT 24DIP

欧时:
Maxim MAX7219ENG+ 8数字 64段 LED 驱动器, 4 → 5.5 V, 24引脚 PDIP封装

立创商城:
MAX7219ENG

贸泽:
LED Display Drivers 8-Digit LED Display Driver

TME:
Driver; display controller; 0.33A; Channels:2; DIP24

Win Source:
IC DRIVER LED DISPLAY 7SEG 24DIP

DeviceMart:
IC DRIVER LED DISPLAY 7SEG 24DIP

MAX7219ENG+中文资料参数规格

技术参数

电源电压DC 5.50V max

输出接口数 16

输入电压DC 4.00V ~ 5.50V

输出电流 320 mA

供电电流 330 mA

通道数 2

针脚数 24

耗散功率 1066 mW

开关频率 10 MHz

输入电压Max 5.5 V

输入电压Min 4 V

输出电流Max 320 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4V ~ 5.5V

输入电压 4V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 32.13 mm

宽度 7.87 mm

高度 4.45 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

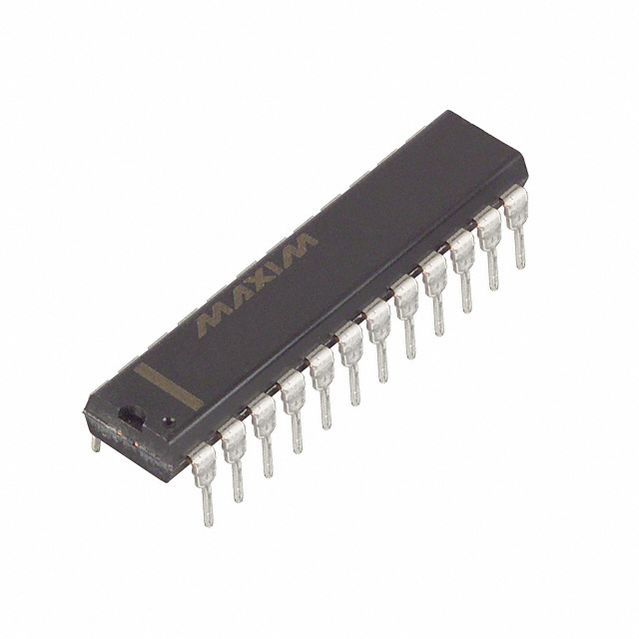

MAX7219ENG+引脚图与封装图

在线购买MAX7219ENG+

型号： MAX7219ENG+

制造商： Maxim Integrated 美信

描述：MAXIM INTEGRATED PRODUCTS MAX7219ENG+. 发光二极管驱动器, 16输出, 4V-5.5V输入, 10MHz开关, 320mA输出, DIP-24

立即咨询

替代型号MAX7219ENG+

型号/品牌	代替类型	替代型号对比
MAX7219ENG+ Maxim Integrated 美信	当前型号	当前型号
MAX7219ENG 美信	完全替代	MAX7219ENG+和MAX7219ENG的区别
MAX7219CNG+ 美信	类似代替	MAX7219ENG+和MAX7219CNG+的区别
MAX7221CNG+ 美信	类似代替	MAX7219ENG+和MAX7221CNG+的区别
