MAX6960AMH+D参数规格_中文资料_数据手册PDF

MAX6960AMH+D概述

LED驱动器, 8x8阵列, 恒定电流, 24输出, 2.7V至3.6V输入, 20MHz串行, MQFP-44

驱动器 44-MQFP（10x10）

得捷:
IC DRVR MATRIX 8X8 44MQFP

立创商城:
四线串行接口 2.7V~3.6V

贸泽:
LED显示驱动器 4-Wire Serially Interfaced 8 x 8 Matrix Graphic LED Drivers

e络盟:
LED驱动器, 8x8阵列, 恒定电流, 24输出, 2.7V至3.6V输入, 20MHz串行, MQFP-44

安富利:
LED DRVR 64Segment 3.3V 44-Pin MQFP

Chip1Stop:
LED DRVR 64Segment 3.3V 44-Pin MQFP

DeviceMart:
IC DRVR LED 8X8 44-MQFP

MAX6960AMH+D中文资料参数规格

技术参数

输出接口数 24

输出电压 2.40 V

输出电流 40.0 mA

供电电流 7.5 mA

针脚数 44

耗散功率 1012 mW

开关频率 8.5 MHz

输入电压Max 3.6 V

输入电压Min 2.7 V

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 1012 mW

电源电压 2.7V ~ 3.6V

封装参数

安装方式 Surface Mount

封装 MQFP-44

外形尺寸

长度 10.11 mm

宽度 10.11 mm

高度 2.2 mm

封装 MQFP-44

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

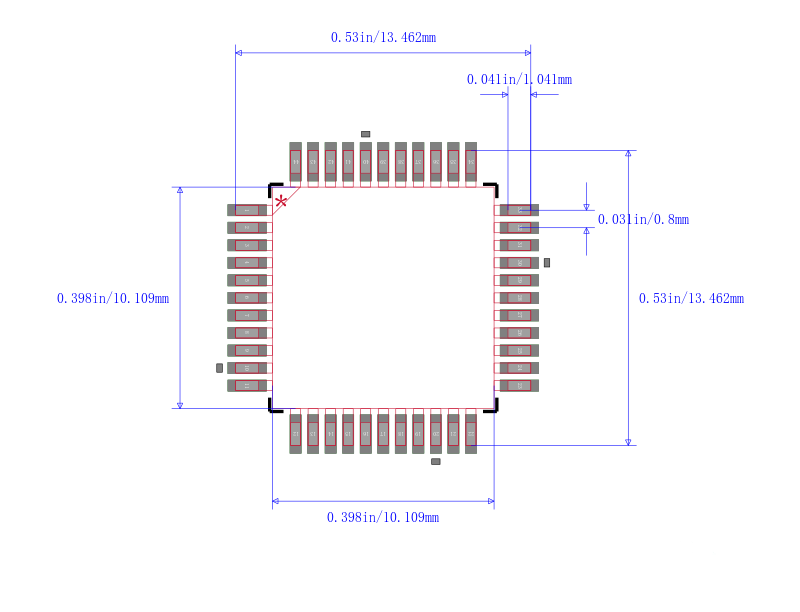

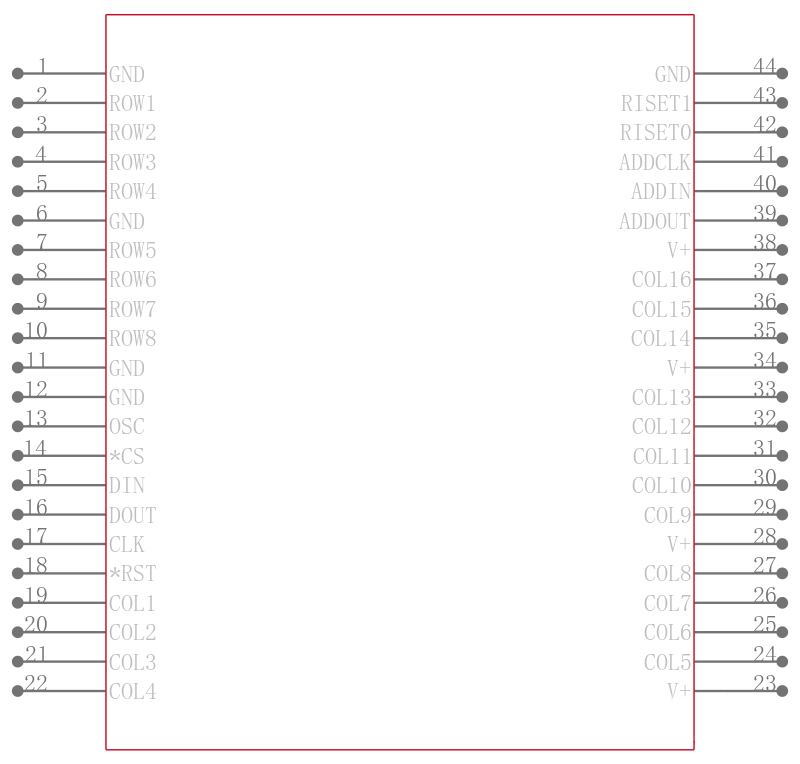

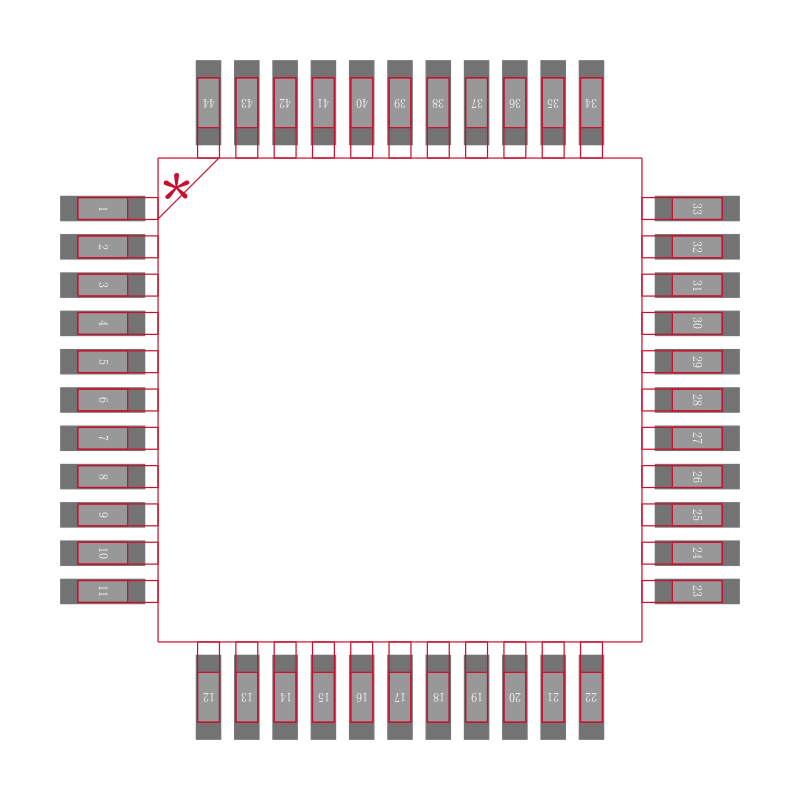

MAX6960AMH+D引脚图与封装图

在线购买MAX6960AMH+D

型号： MAX6960AMH+D

制造商： Maxim Integrated 美信

描述：LED驱动器, 8x8阵列, 恒定电流, 24输出, 2.7V至3.6V输入, 20MHz串行, MQFP-44

立即咨询

替代型号MAX6960AMH+D

型号/品牌	代替类型	替代型号对比
MAX6960AMH+D Maxim Integrated 美信	当前型号	当前型号
MAX6960AMH+TD 美信	完全替代	MAX6960AMH+D和MAX6960AMH+TD的区别
MAX6960AMH-T 美信	完全替代	MAX6960AMH+D和MAX6960AMH-T的区别
MAX6960ATH+ 美信	功能相似	MAX6960AMH+D和MAX6960ATH+的区别
