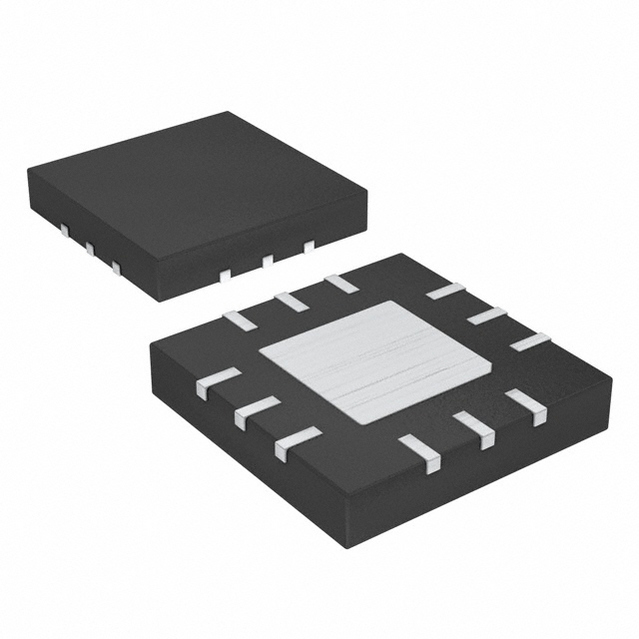

MAX5064BATC+

MAX5064BATC+图片1
MAX5064BATC+图片2
MAX5064BATC+图片3
MAX5064BATC+图片4
MAX5064BATC+图片5
MAX5064BATC+图片6
MAX5064BATC+概述

MAXIM INTEGRATED PRODUCTS  MAX5064BATC+  芯片, 场效应管, MOSFET驱动器

MOSFET 和 IGBT 驱动器,


得捷:
IC GATE DRVR HALF-BRIDGE 12TQFN


立创商城:
半桥 MOSFET 灌:2A 拉:2A


欧时:
### MOSFET 和 IGBT 驱动器,Maxim Integrated### MOSFET 和 IGBT 驱动器,Maxim Integrated


e络盟:
MOSFET驱动器, 8V-12.6V电源, 2A输出, TQFN-12


安富利:
MOSFET DRVR 2A 2-OUT Hi/Lo Side Half Brdg Inv/Non-Inv 12-Pin TQFN EP


Chip1Stop:
Driver 2A 2-OUT High and Low Side Half Brdg Inv/Non-Inv Automotive 12-Pin TQFN EP


Newark:
# MAXIM INTEGRATED PRODUCTS  MAX5064BATC+  MOSFET Driver, Half Bridge, 8V-12.6V supply, 2A output, TQFN-12


MAX5064BATC+中文资料参数规格
技术参数

电源电压DC 12.6V max

上升/下降时间 65 ns

输出接口数 2

针脚数 12

耗散功率 1951.2 mW

下降时间Max 65 ns

上升时间Max 65 ns

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 8V ~ 12.6V

电源电压Max 12.6 V

电源电压Min 8 V

封装参数

安装方式 Surface Mount

引脚数 12

封装 TQFN-12

外形尺寸

长度 4.1 mm

宽度 4.1 mm

高度 0.75 mm

封装 TQFN-12

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Power Management, 电机驱动与控制, 电源管理, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

MAX5064BATC+引脚图与封装图
MAX5064BATC+引脚图
MAX5064BATC+封装图
MAX5064BATC+封装焊盘图
在线购买MAX5064BATC+
型号: MAX5064BATC+
描述:MAXIM INTEGRATED PRODUCTS  MAX5064BATC+  芯片, 场效应管, MOSFET驱动器
替代型号MAX5064BATC+
型号/品牌 代替类型 替代型号对比

MAX5064BATC+

Maxim Integrated 美信

当前型号

当前型号

MAX5064BATC+T

美信

完全替代

MAX5064BATC+和MAX5064BATC+T的区别

MAX5064BATC-T

美信

完全替代

MAX5064BATC+和MAX5064BATC-T的区别

MAX5064BATC

美信

完全替代

MAX5064BATC+和MAX5064BATC的区别
