MS3102E14S-5P概述

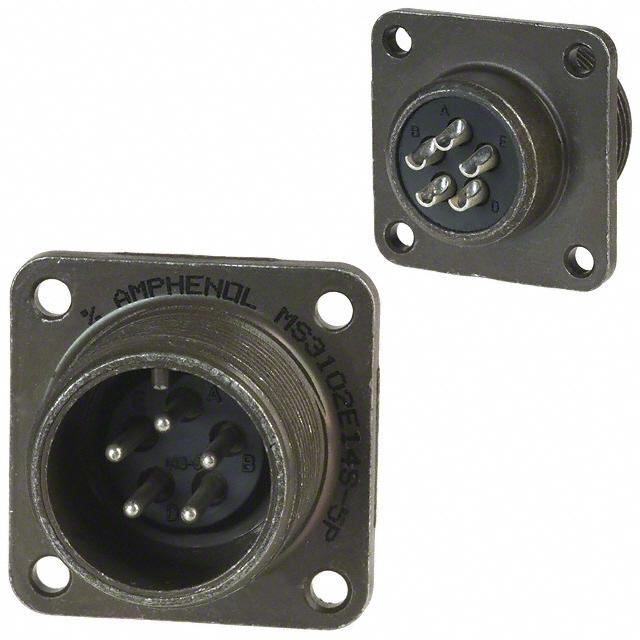

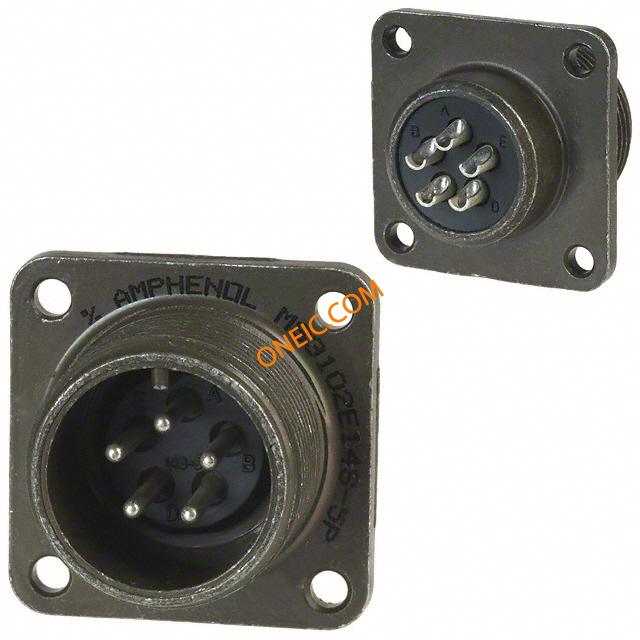

AMPHENOL INDUSTRIAL MS3102E14S-5P 圆形连接器, MIL-DTL-5015 系列, 盒式安装插座, 5 触点, 焊接引脚, 螺纹, 14S-5

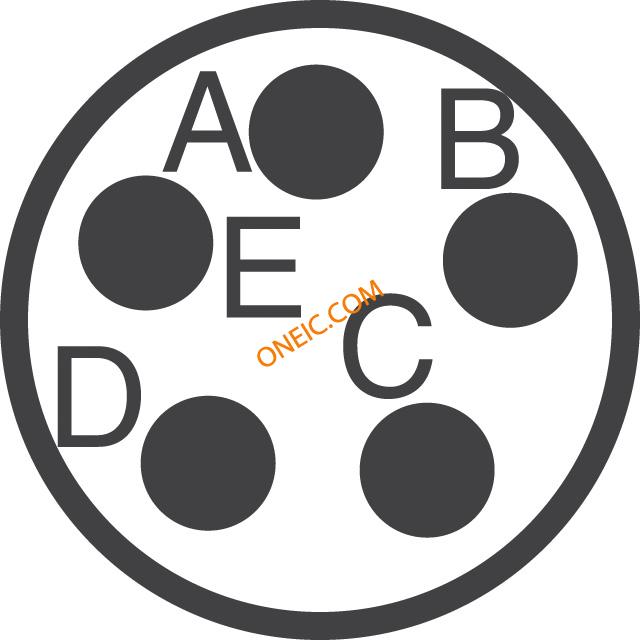

是一款 5触芯军用标准圆形, 镀银铜触芯, 盒式安装插座, 耐环境, 14S-5 嵌芯布局, 插针触芯。外壳部件由高级铝合金制成。标准硬件电镀是导电镀镉, 橄榄褐色铬酸盐后处理, 耐腐蚀。弹性氯丁橡胶嵌件具有出色的防潮性, 高介电强度和抗振动性。这款连接器具有良好的电气性能, 适用于需要高耐用性的应用。MIL-C-5015 具有螺纹连接, 单键和键槽极化, 简化设计。该连接器可用于振动, 潮湿, 极端压力和温度环境。适用于军械和船上安装。
- .
- 中等, 重重量圆柱形
- .
- 耐用型设计
- .
- 海平面工作电压为3000VAC RMS
- .
- 分立和端接类型
MS3102E14S-5P中文资料参数规格
技术参数
触点数 5
极性 Male
触点电镀 Silver
额定电压DC 250 V
额定电流 13 A
针脚数 5
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 200VAC, 250VDC
封装参数
安装方式 Solder, Panel, Box
封装 Metal
外形尺寸
长度 27.78 mm
宽度 30.17 mm
高度 30.17 mm
封装 Metal
物理参数
外壳颜色 Olive Drab
颜色 Olive
触点材质 Brass, Copper Alloy
材质 Iron
绝缘材质 Rubber
重量 18.17000 g
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 工业, 军用与航空, Aerospace, Defence, Military, 国防, Industrial, 国防, 军用与航空
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 No SVHC
军工级 Yes
