MAX15012AASA+T参数规格_中文资料_数据手册PDF

MAX15012AASA+T概述

MOSFET DRVR 2A 2Out Hi/Lo Side Half Brdg Non-Inv 8Pin SOIC N T/R

半桥栅极驱动器 IC 非反相 8-SOIC

得捷:
IC GATE DRVR HALF-BRIDGE 8SOIC

贸泽:
Gate Drivers 175V/2A High-Speed Half-B MOSFET Drvr

Chip1Stop:
Driver 2A 2-OUT Hi/Lo Side Half Brdg Non-Inv Automotive 8-Pin SOIC N T/R

MAX15012AASA+T中文资料参数规格

技术参数

电源电压DC 12.6V max

上升/下降时间 65 ns

输出接口数 2

耗散功率 470.6 mW

上升时间 65 ns

下降时间 65 ns

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 8V ~ 12.6V

电源电压Min 8 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

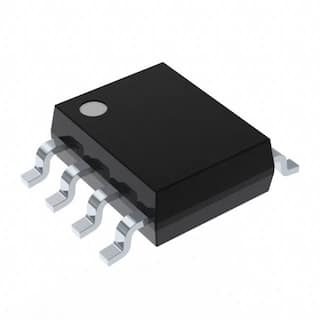

MAX15012AASA+T引脚图与封装图

在线购买MAX15012AASA+T

型号： MAX15012AASA+T

描述：MOSFET DRVR 2A 2Out Hi/Lo Side Half Brdg Non-Inv 8Pin SOIC N T/R

替代型号MAX15012AASA+T

型号/品牌	代替类型	替代型号对比
MAX15012AASA+T Maxim Integrated 美信	当前型号	当前型号
MAX15012BASA+ 美信	完全替代	MAX15012AASA+T和MAX15012BASA+的区别
MAX15013AASA+T 美信	完全替代	MAX15012AASA+T和MAX15013AASA+T的区别
MAX15012CASA+T 美信	完全替代	MAX15012AASA+T和MAX15012CASA+T的区别
