MC1403BP1概述

低电压基准 Low Voltage Reference

Series Voltage Reference IC ±1% 8-PDIP

得捷:
IC VREF SERIES 1% 8DIP

贸泽:
Voltage References 2.5V +/-25mv 10mA

Win Source:
IC VREF SERIES 2.5V 8DIP

MC1403BP1中文资料参数规格

技术参数

容差 ±1 %

输出电压 2.5 V

输出电流 10 mA

供电电流 1.5 mA

输出电压Min 2.5 V

工作温度Max 85 ℃

工作温度Min 40 ℃

精度 10 mV

输入电压 4.5V ~ 40V

封装参数

安装方式 Through Hole

封装 DIP-8

外形尺寸

长度 10.16 mm

宽度 6.6 mm

高度 3.44 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃ TA

温度系数 ±40 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

MC1403BP1引脚图与封装图

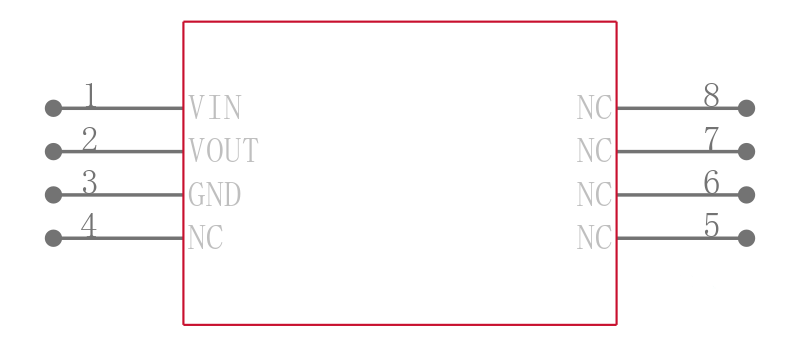

MC1403BP1引脚图

MC1403BP1封装图

MC1403BP1封装焊盘图

在线购买MC1403BP1

型号： MC1403BP1

制造商： ON Semiconductor 安森美

描述：低电压基准 Low Voltage Reference

替代型号MC1403BP1

型号/品牌	代替类型	替代型号对比
MC1403BP1 ON Semiconductor 安森美	当前型号	当前型号
MC1403BP1G 安森美	完全替代	MC1403BP1和MC1403BP1G的区别
MC1403P1 安森美	类似代替	MC1403BP1和MC1403P1的区别
MC1403P1G 安森美	类似代替	MC1403BP1和MC1403P1G的区别
