MCP3905RD-PM1

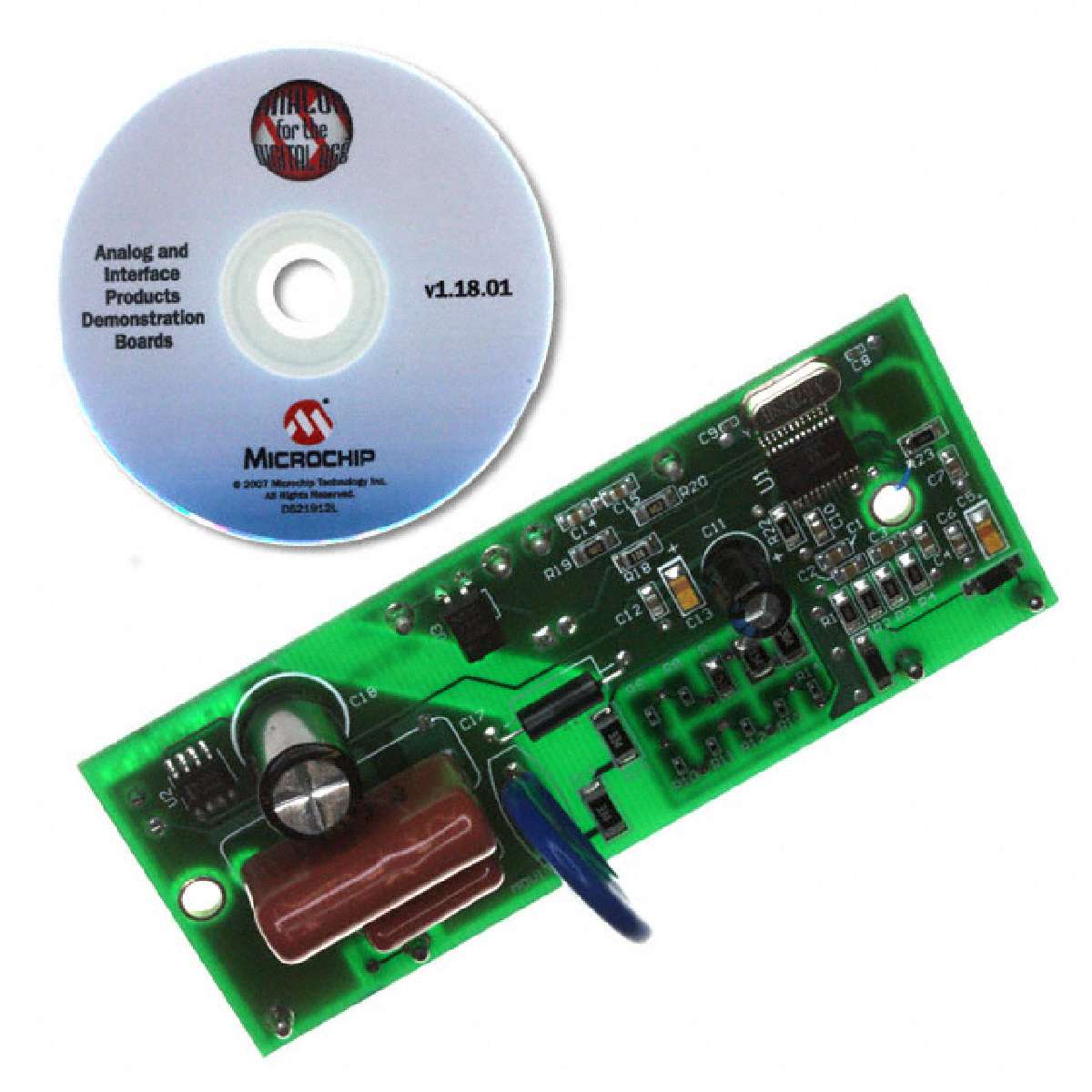

MCP3905 能量计参考设计MCP3905 能量计参考设计是一种可独立使用的能量计。 这种能量计可以单独使用，也可用作基于 LCD 微控制器能量计的模拟前端设计。 MCP3905 设计带有一个指定的能量测量错误，在高精度能量计设计的 1:500 动态范围中有 0.1% 的典型值误差。 参考设计符合 EMC 要求的每个能量计量标准 IEC62053 和传统 IEC61036、IEC1046 及 IEC687。演示板可随时使用单芯片能量计 能量计可直接连接至线路，无需变压器 板载电源电路 仪表校准的电阻网络和输出 LED 电阻短缺或增益及频率选择 ### 能量/功率测量 - Microchip

是一个MCP3905A能量计参考设计, 是一个待机模式低成本能量计. 它可被用作为一个待机模式能量计, 也可被用作为基于LCD微控制器仪表的模拟前端设计. MCP3905转为能量测量设计, 通常在高精确能力计设计的1:500能动范围内 错误率为0.1%. 此参考设计符合每个能量计标准IEC62053和IEC61036, IEC1046和IEC687的EMC要求. 此设备包含专为符合IEC能量计设计的功能模块, 如空载门限和启动电流. 此板可用作为单相住宅电表的参考设计.

.

使用新型MCP3905A/06A设备

.

演示板可使用单芯片低能耗仪表

.

直接连至线路用于电能表, 不需要变压器

.

板上供电电路

.

电阻阵列和输出LED用于仪表校正

.

电阻短接用以增益和频率选择
