MCP6472-E/SN概述

MCP6471/6472/6474 运算放大器### 运算放大器,Microchip

MCP6471/6472/6474

### 运算放大器,


得捷:
IC CMOS 2 CIRCUIT 8SOIC


立创商城:
MCP6472-E/SN


欧时:
Microchip 运算放大器 MCP6472-E/SN, 2MHz增益带宽积, 2 → 5.5 V单电源电压, 8引脚 SOIC封装


e络盟:
MICROCHIP  MCP6472-E/SN  运算放大器, 双路, AEC-Q100, 2 MHz, 2个放大器, 1.1 V/µs, 2V 至 5.5V, SOIC, 8 引脚


艾睿:
Op Amp Dual Low Input Bias Current Amplifier R-R I/O 5.5V Automotive 8-Pin SOIC N Tube


Allied Electronics:
Dual, 2 MHz OP, E temp8 SOIC 3.90mm.150in TUBE


安富利:
OP Amp Dual GP R-R I/O 5.5V 8-Pin SOIC Tube


Chip1Stop:
OP Amp Dual GP R-R I/O 5.5V 8-Pin SOIC N Tube


TME:
Operational amplifier; 2MHz; 2÷5.5V; Channels:2; SO8


Verical:
OP Amp Dual GP R-R I/O 5.5V Automotive 8-Pin SOIC N Tube


Newark:
# MICROCHIP  MCP6472-E/SN  Operational Amplifier, Dual, 2 Amplifier, 2 MHz, 1.1 V/µs, 2V to 5.5V, SOIC, 8 Pins


MASTER:
OP Amp Dual GP R-R I/O 5.5V 8-Pin SOIC N Tube


Electro Sonic:
OP Amp Dual GP R-R I/O 5.5V 8-Pin SOIC N Tube


MCP6472-E/SN中文资料参数规格
技术参数

工作电压 2V ~ 5.5V

输出电流 ≤50 mA

供电电流 100 µA

电路数 2

通道数 2

针脚数 8

共模抑制比 65 dB

静态电流 200 µA

输入补偿漂移 2.50 µV/K

带宽 2 MHz

转换速率 1.10 V/μs

增益频宽积 2 MHz

输入补偿电压 1.5 mV

输入偏置电流 1 pA

工作温度Max 125 ℃

工作温度Min -40 ℃

增益带宽 2 MHz

共模抑制比Min 65 dB

电源电压 2V ~ 5.5V

电源电压Max 5.5V ~ 6V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 信号处理, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP6472-E/SN引脚图与封装图

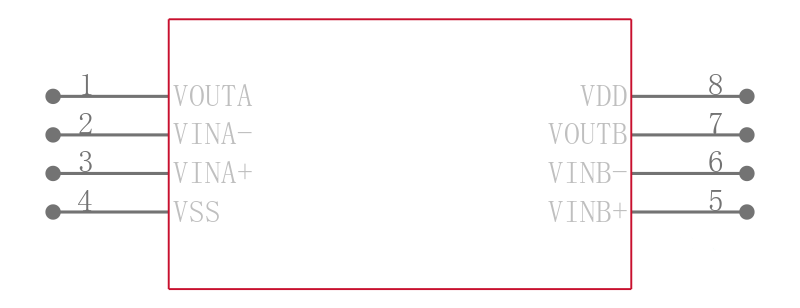

MCP6472-E/SN引脚图

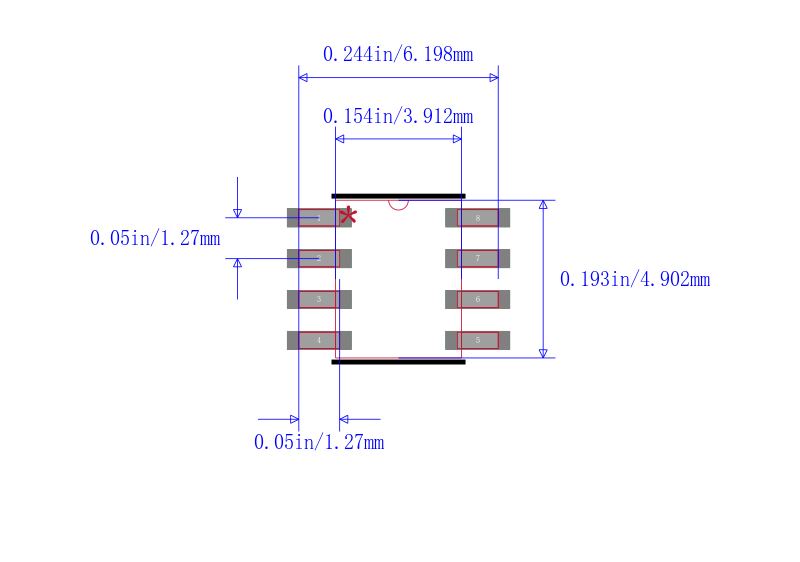

MCP6472-E/SN封装图

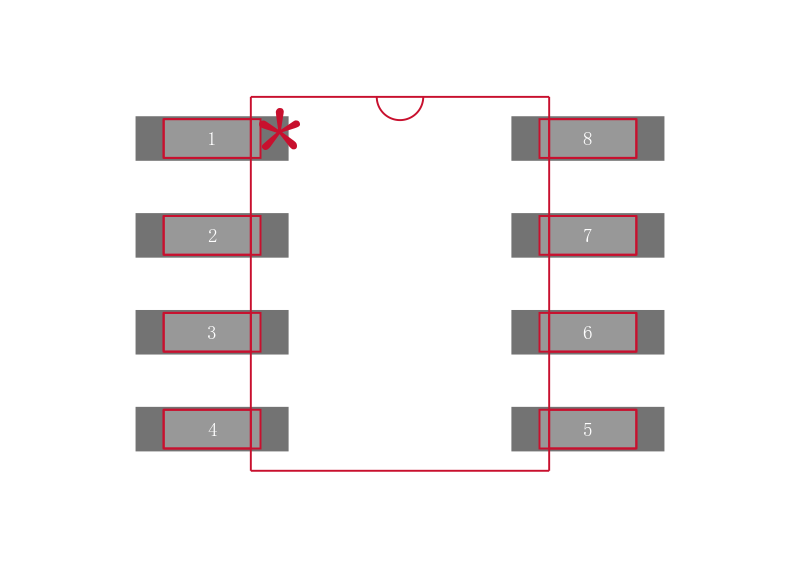

MCP6472-E/SN封装焊盘图
在线购买MCP6472-E/SN
型号: MCP6472-E/SN
制造商: Microchip 微芯
描述:MCP6471/6472/6474 运算放大器 ### 运算放大器,Microchip
替代型号MCP6472-E/SN
型号/品牌 代替类型 替代型号对比

MCP6472-E/SN

Microchip 微芯

当前型号

当前型号

MCP6472T-E/SN

微芯

完全替代

MCP6472-E/SN和MCP6472T-E/SN的区别

MCP6472-E/MS

微芯

功能相似

MCP6472-E/SN和MCP6472-E/MS的区别

MCP6472T-E/MS

微芯

功能相似

MCP6472-E/SN和MCP6472T-E/MS的区别
