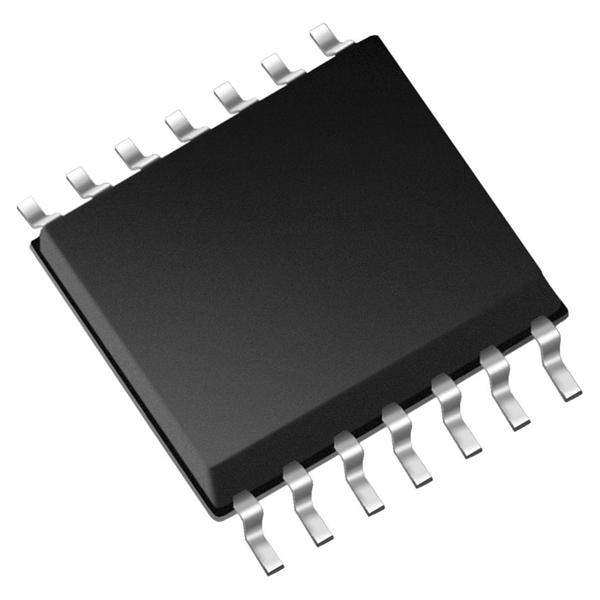

MICROCHIP MCP6234-E/SL 运算放大器, 四路, AEC-Q100, 300 kHz, 4个放大器, 0.15 V/µs, 1.8V 至 6V, SOIC, 14 引脚
The is an Operational Amplifier provides wide bandwidth for the quiescent current. The MCP6234 family has a 300kHz gain bandwidth product and 65°C typical phase margin. This family operates from a single supply voltage as low as 1.8V, while drawing 20µA typical quiescent current. In addition, the MCP6234 family supports rail-to-rail input and output swing, with a common mode input voltage range of VDD + 300mV to VSS - 300mV. The op amp is designed in one of "s advanced CMOS processes.
- .
- Wide bandwidth
- .
- Supports rail-to-rail input and output swing
电源电压DC 1.80V min
工作电压 1.8V ~ 5.5V
输出电流 ≤30 mA
供电电流 20 µA
电路数 4
通道数 4
针脚数 14
共模抑制比 61 dB
静态电流 30 µA
输入补偿漂移 3.00 µV/K
带宽 300 kHz
转换速率 150 mV/μs
增益频宽积 0.3 MHz
输入补偿电压 5 mV
输入偏置电流 1 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 300 kHz
共模抑制比Min 61 dB
电源电压 1.8V ~ 6V
电源电压Max 5.5 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 19.685 mm
宽度 3.9 mm
封装 SOIC-14
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Automotive, 电源管理, Power Management, 车用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
MCP6234-E/SL Microchip 微芯 | 当前型号 | 当前型号 |
MCP6234-E/ST 微芯 | 类似代替 | MCP6234-E/SL和MCP6234-E/ST的区别 |
MCP6234-E/P 微芯 | 类似代替 | MCP6234-E/SL和MCP6234-E/P的区别 |
MCP6234T-E/ST 微芯 | 类似代替 | MCP6234-E/SL和MCP6234T-E/ST的区别 |
