MCP6569-E/SL概述

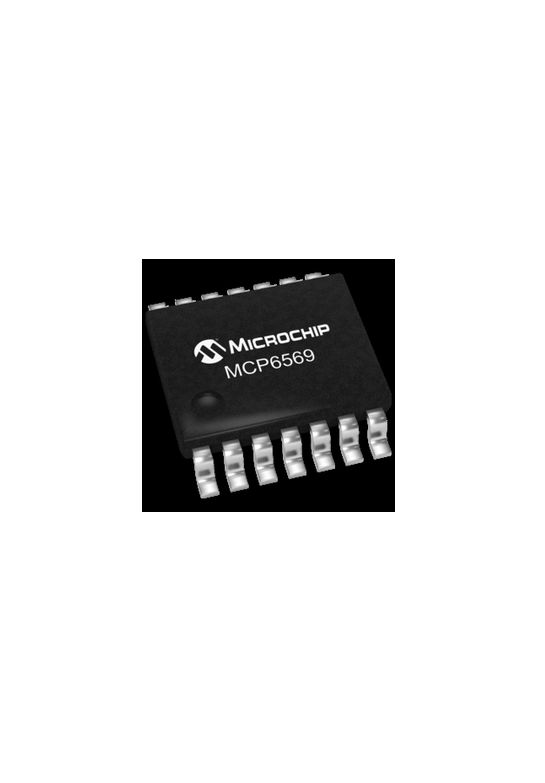

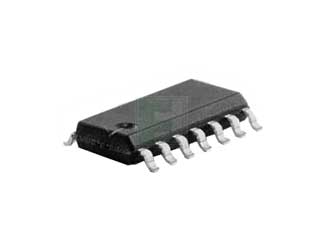

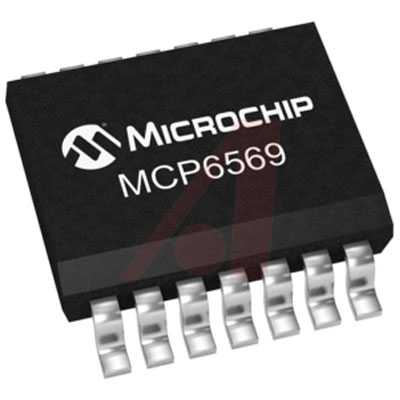

MICROCHIP MCP6569-E/SL 模拟比较器, 四路, AEC-Q100, AEC-Q100, 高速, 4, 56 ns, 1.8V 至 5.5V, SOIC, 14 引脚

This comparator circuit from Technology is a device that consists of a specialized high-gain differential amplifier. It has an open drain output. This comparator has a minimum operating temperature of -40 °C and a maximum of 125 °C. It has 4 channels per chip. This device is made with CMOS technology. This device uses a single power supply. Its typical PSRR is 70 dB.

MCP6569-E/SL中文资料参数规格

技术参数

电源电压DC 1.80V min

工作电压 1.8V ~ 5.5V

输出电流 50 mA

供电电流 100 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 66 dB

热阻 120 ℃/W

输入补偿电压 10 mV

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 1.8V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.8 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.9 mm

高度 1.25 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用车用, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MCP6569-E/SL引脚图与封装图
