M80-8520642

M80-8520642图片1
M80-8520642图片2
M80-8520642图片3
M80-8520642图片4

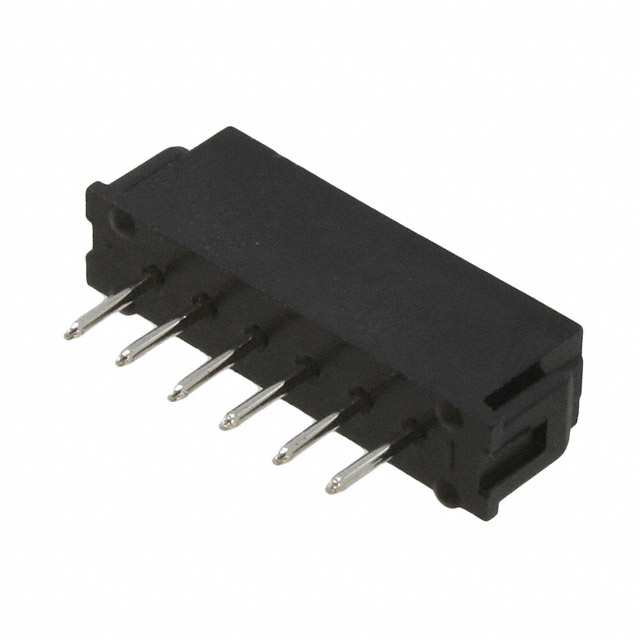

M80-8520642图片5
M80-8520642概述

HARWIN  M80-8520642  板至板连接, 垂直, Datamate L-Tek M80系列, 6 触点, 插头, 2 mm, 通孔安装, 1 排

针座 通孔 6 位置 0.079"(2.00mm)


得捷:
CONN HEADER VERT 6POS 2MM


贸泽:
集管和线壳 6 POS SIL MALE VERT UNLATCHED TIN


e络盟:
板至板连接, 垂直, 2 mm, 6 触点, 插头, Datamate L-Tek M80系列, 通孔安装, 1 排


安富利:
Datamate L-Tek SIL Male Vertical 3mm PC Tail Connector, unlatched, selective gold + tin, 6 contacts


Chip1Stop:
Conn Datamate M 6 POS 2mm Solder ST Thru-Hole Tube


Newark:
# HARWIN  M80-8520642  Board-To-Board Connector, Vertical, Datamate L-Tek M80 Series, Through Hole, Plug, 6, 2 mm


M80-8520642中文资料参数规格
技术参数

触点数 6

极性 Male

触点电镀 Gold

额定电流 2.2A/触头

绝缘电阻 100 mΩ

排数 1

易燃性等级 UL 94 V-0

针脚数 6

接触电阻 25 mΩ

拔插次数 500

额定电流Max 3 A

额定电压 800 V

接触电阻Max 25 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.00 mm

外形尺寸

引脚间距 2.00 mm

物理参数

颜色 Black

触点材质 Phosphor Bronze

材质 Thermoplastic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

M80-8520642引脚图与封装图

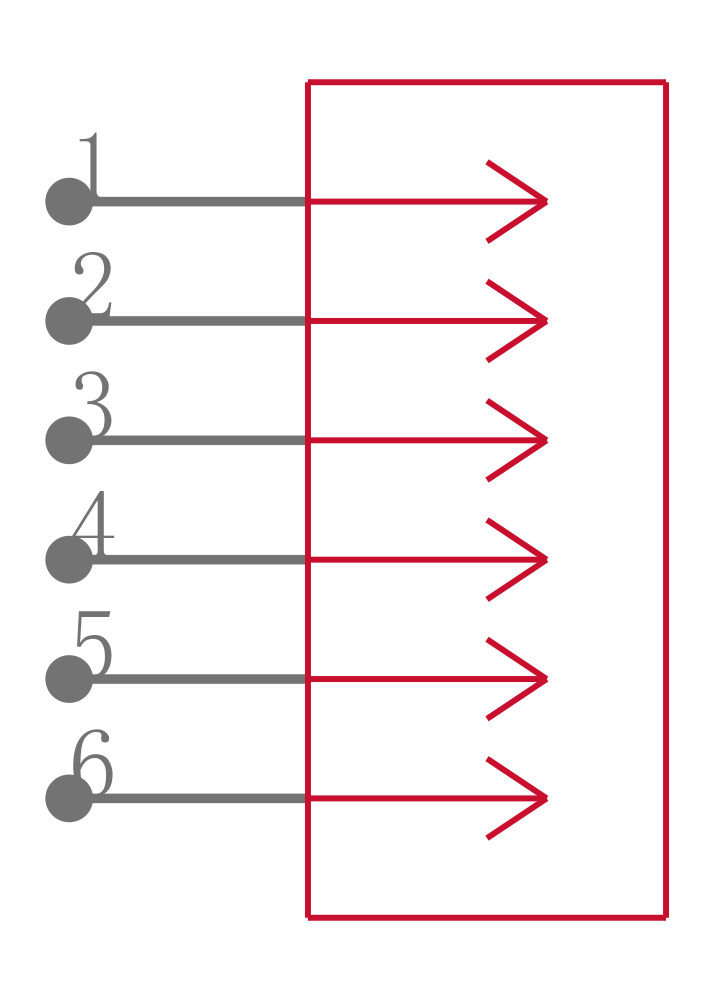

M80-8520642引脚图

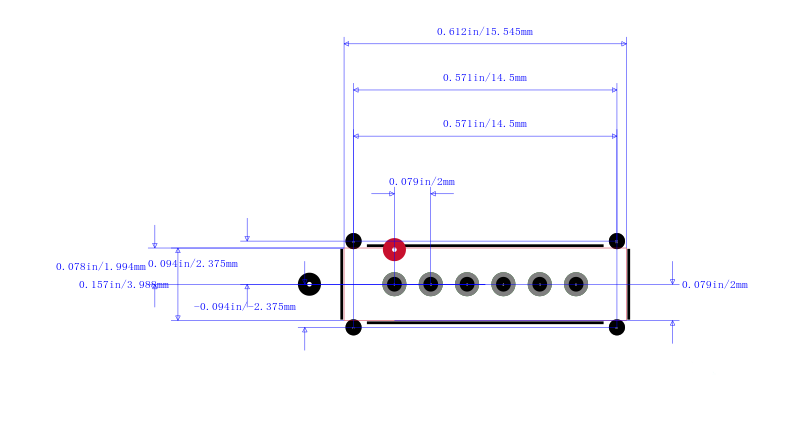

M80-8520642封装图

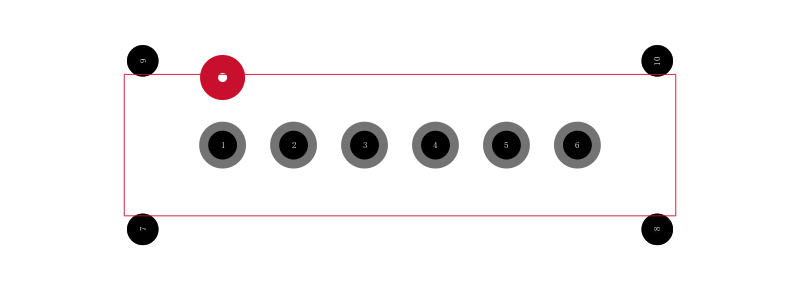

M80-8520642封装焊盘图
在线购买M80-8520642
型号: M80-8520642
制造商: Harwin
描述:HARWIN  M80-8520642  板至板连接, 垂直, Datamate L-Tek M80系列, 6 触点, 插头, 2 mm, 通孔安装, 1 排
替代型号M80-8520642
型号/品牌 代替类型 替代型号对比

M80-8520642

Harwin

当前型号

当前型号

M80-8810642

Harwin

完全替代

M80-8520642和M80-8810642的区别

M80-8790622

Harwin

完全替代

M80-8520642和M80-8790622的区别

M80-8050622

Harwin

完全替代

M80-8520642和M80-8050622的区别
