MC33060ADR2参数规格_中文资料_数据手册PDF

MC33060ADR2概述

固定频率，脉宽调制，电压模式单端控制器 Fixed Frequency, PWM, Voltage Mode Single Ended Controllers

反激稳压器正或负，可提供隔离输出升压/降压 - DC DC 切换控制器 IC 14-SOIC

得捷:
IC REG CTRLR FLYBACK 14SOIC

贸泽:
Switching Controllers High Performance

艾睿:
Voltage Mode PWM Controller 30V 200mA 14-Pin SOIC N T/R

MC33060ADR2中文资料参数规格

技术参数

输出接口数 1

输入电压DC 42.0 V

输出电压 30 V

输出电流 200 mA

上升时间 100 ns

开关频率 25 kHz

最大占空比 96 %

下降时间 40 ns

工作温度Max 85 ℃

工作温度Min 40 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.75 mm

高度 1.5 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

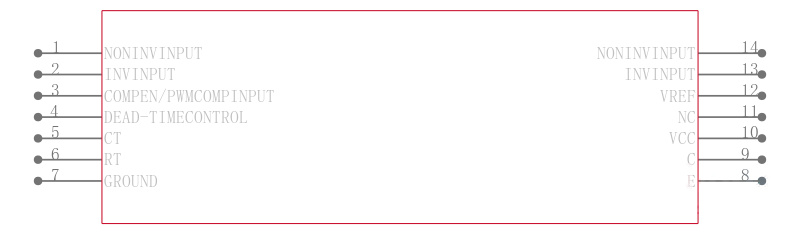

MC33060ADR2引脚图与封装图

在线购买MC33060ADR2

型号： MC33060ADR2

描述：固定频率，脉宽调制，电压模式单端控制器 Fixed Frequency, PWM, Voltage Mode Single Ended Controllers

替代型号MC33060ADR2
