MC7805ACD2T概述

三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS

Linear Voltage Regulator IC Positive Fixed 1 Output 1A D2PAK-3

得捷:
IC REG LINEAR 5V 1A D2PAK

艾睿:
Standard Regulator Pos 5V 1A 3-Pin2+Tab D2PAK Tube

MC7805ACD2T中文资料参数规格

技术参数

额定电流 3.30 mA

输出接口数 1

输出电压 5 V

输出电流 1 A

跌落电压 2V @1A

输入偏置电流 3.30 mA

输入电压Max 35 V

工作温度Max 125 ℃

工作温度Min 0 ℃

精度 ±4 %

输入电压 ≤35 V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

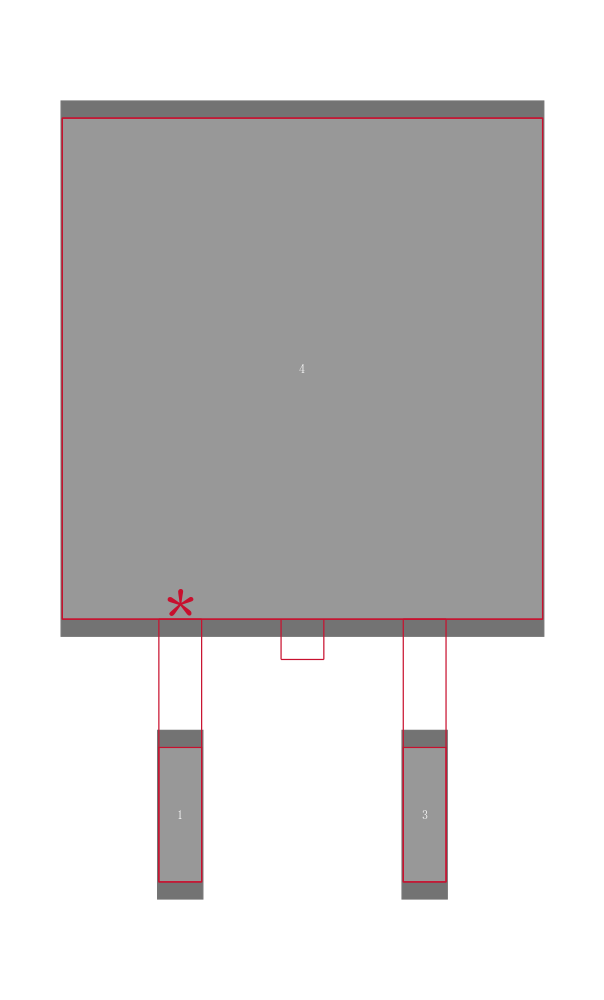

MC7805ACD2T引脚图与封装图

在线购买MC7805ACD2T

型号： MC7805ACD2T

描述：三端固定正稳压器 THREE-TERMINAL POSITIVE FIXED VOLTAGE REGULATORS

替代型号MC7805ACD2T
