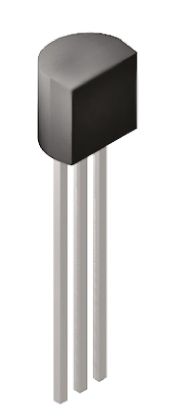

MCP1700-1802E/TO

MCP1700-1802E/TO图片1
MCP1700-1802E/TO图片2
MCP1700-1802E/TO图片3
MCP1700-1802E/TO图片4
MCP1700-1802E/TO图片5
MCP1700-1802E/TO图片6
MCP1700-1802E/TO图片7
MCP1700-1802E/TO图片8
MCP1700-1802E/TO图片9
MCP1700-1802E/TO图片10
MCP1700-1802E/TO图片11
MCP1700-1802E/TO图片12
MCP1700-1802E/TO图片13
MCP1700-1802E/TO图片14
MCP1700-1802E/TO图片15
MCP1700-1802E/TO图片16
MCP1700-1802E/TO图片17
MCP1700-1802E/TO图片18
MCP1700-1802E/TO概述

MICROCHIP  MCP1700-1802E/TO  固定电压稳压器, LDO, 2.3V至6V, 178mV压差, 1.8V输出, 200mA输出, TO-92-3

MCP1700 低压降电压稳压器

### LDO(低压降)线性稳压器,


立创商城:
MCP1700-1802E/TO


得捷:
IC REG LINEAR 1.8V 200MA TO92-3


欧时:
Microchip MCP1700-1802E/TO LDO 稳压器, 1.8 V输出, 200mA最大输出, ±2%精确度, 2.3 → 6 V输入, 3引脚


贸泽:
LDO Voltage Regulators 250mA Adj LDO 2%


e络盟:
固定电压稳压器, LDO, 2.3V至6V, 178mV压差, 1.8V输出, 200mA输出, TO-92-3


艾睿:
LDO Regulator Pos 1.8V 0.2A Automotive 3-Pin TO-92 Bag


Allied Electronics:
LDO Regulator; CMOS; 1.8V 200mA Out; 1.2-6.0V In; TO-92


安富利:
LDO Regulator Pos 1.8V 0.2A 3-Pin TO-92 Bag


Chip1Stop:
LDO Regulator Pos 1.8V 0.2A Automotive 3-Pin TO-92 Bag


Verical:
LDO Regulator Pos 1.8V 0.2A Automotive 3-Pin TO-92 Bag


Newark:
# MICROCHIP  MCP1700-1802E/TO  Fixed LDO Voltage Regulator, 2.3V to 6V, 178mV Dropout, 1.8Vout, 200mAout, TO-92-3


DeviceMart:
IC REG LDO 1.8V .2A TO-92-3


MCP1700-1802E/TO中文资料参数规格
技术参数

输出接口数 1

输入电压DC 2.30V min

输出电压 1.8 V

输出电流 200 mA

供电电流 4 μA

针脚数 3

耗散功率 644 mW

静态电流 0.0016 mA

输出电容类型 Ceramic

跌落电压 178 mV

上升时间 500 μs

输入电压Max 6 V

输入电压Min 2.3 V

输出电压Min 1.8 V

输出电流Max 200 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±2 %

输入电压 6 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-92-3

外形尺寸

长度 4.71 mm

宽度 3.62 mm

高度 4.62 mm

封装 TO-92-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 车用, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MCP1700-1802E/TO引脚图与封装图
MCP1700-1802E/TO引脚图
MCP1700-1802E/TO封装图
MCP1700-1802E/TO封装焊盘图
在线购买MCP1700-1802E/TO
型号: MCP1700-1802E/TO
制造商: Microchip 微芯
描述:MICROCHIP  MCP1700-1802E/TO  固定电压稳压器, LDO, 2.3V至6V, 178mV压差, 1.8V输出, 200mA输出, TO-92-3
