MCP604-I/P概述

MCP601/602/603/604 运算放大器### 运算放大器,Microchip

MCP601/602/603/604


得捷:
IC CMOS 4 CIRCUIT 14DIP


欧时:
Microchip 运算放大器 MCP604-I/P 四路, 2.8MHz增益带宽积, 3 至 5V, 14引脚 PDIP封装


立创商城:
MCP604-I/P


贸泽:
Operational Amplifiers - Op Amps Quad 2.7V


e络盟:
运算放大器, 四路, 4个放大器, 2.8 MHz, 2.3 V/µs, 2.7V 至 5.5V, DIP, 14 引脚


艾睿:
Op Amp Quad Low Power Amplifier R-R O/P 6V Automotive 14-Pin PDIP Tube


Allied Electronics:
IC OPAMP GP 2.8MHZ RRO 14DIP


安富利:
OP Amp Quad GP R-R O/P 6V 14-Pin PDIP Tube


TME:
Operational amplifier; 2.8MHz; 2.7÷5.5V; Channels:4; DIP14


Verical:
Op Amp Quad Low Power Amplifier R-R O/P 6V Automotive 14-Pin PDIP Tube


Newark:
# MICROCHIP  MCP604-I/P  Operational Amplifier, Quad, 4 Amplifier, 2.8 MHz, 2.3 V/µs, 2.7V to 5.5V, DIP, 14 Pins


Win Source:
IC OPAMP GP 2.8MHZ RRO 14DIP


DeviceMart:
IC OPAMP QUAD SNGL SUPPLY 14DIP


MCP604-I/P中文资料参数规格
技术参数

电源电压DC 2.70V min

工作电压 2.7V ~ 5.5V

输出电流 22 mA

供电电流 230 µA

电路数 4

通道数 4

针脚数 14

共模抑制比 75 dB

静态电流 325 µA

输入补偿漂移 2.50 µV/K

带宽 2.8 MHz

转换速率 2.30 V/μs

增益频宽积 2.8 MHz

输入补偿电压 700 µV

输入偏置电流 1 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 2.8 MHz

共模抑制比Min 75 dB

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

输入电压 2.4V ~ 3V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.05 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, 测试与测量, 信号处理, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP604-I/P引脚图与封装图

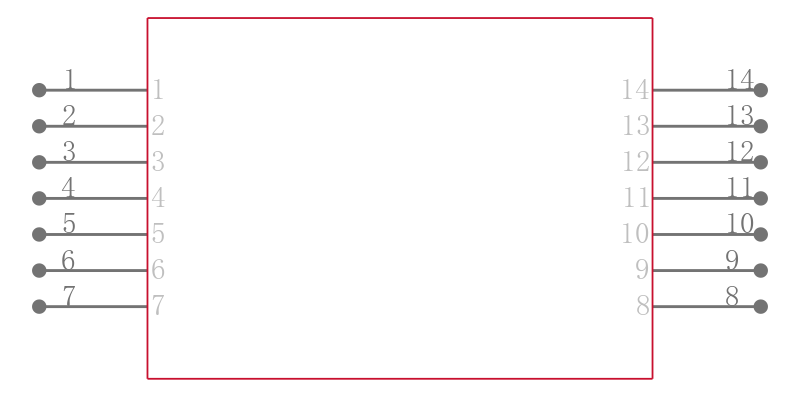

MCP604-I/P引脚图
MCP604-I/P封装图
MCP604-I/P封装焊盘图
在线购买MCP604-I/P
型号: MCP604-I/P
制造商: Microchip 微芯
描述:MCP601/602/603/604 运算放大器 ### 运算放大器,Microchip
替代型号MCP604-I/P
型号/品牌 代替类型 替代型号对比

MCP604-I/P

Microchip 微芯

当前型号

当前型号

MCP604-I/SL

微芯

类似代替

MCP604-I/P和MCP604-I/SL的区别

MCP604-I/ST

微芯

类似代替

MCP604-I/P和MCP604-I/ST的区别

MCP604T-I/SL

微芯

类似代替

MCP604-I/P和MCP604T-I/SL的区别
