MCP601-I/P

MCP601-I/P图片1

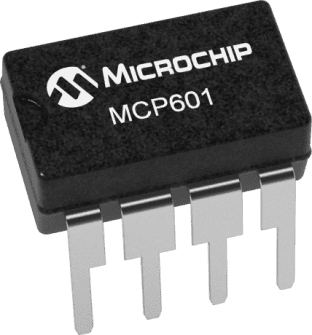

MCP601-I/P图片2
MCP601-I/P图片3

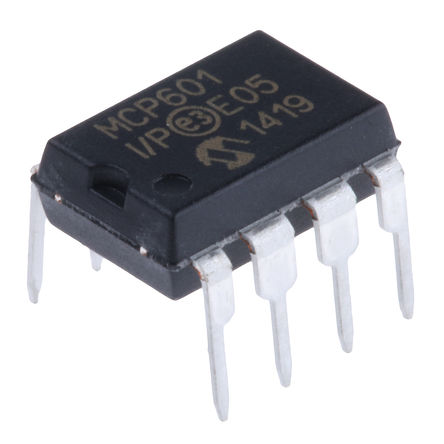

MCP601-I/P图片4
MCP601-I/P图片5
MCP601-I/P图片6
MCP601-I/P图片7
MCP601-I/P图片8
MCP601-I/P图片9

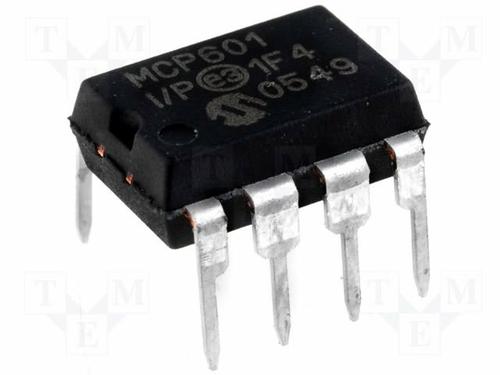

MCP601-I/P图片10
MCP601-I/P图片11
MCP601-I/P图片12
MCP601-I/P图片13
MCP601-I/P图片14
MCP601-I/P图片15
MCP601-I/P图片16
MCP601-I/P图片17
MCP601-I/P图片18
MCP601-I/P图片19
MCP601-I/P图片20

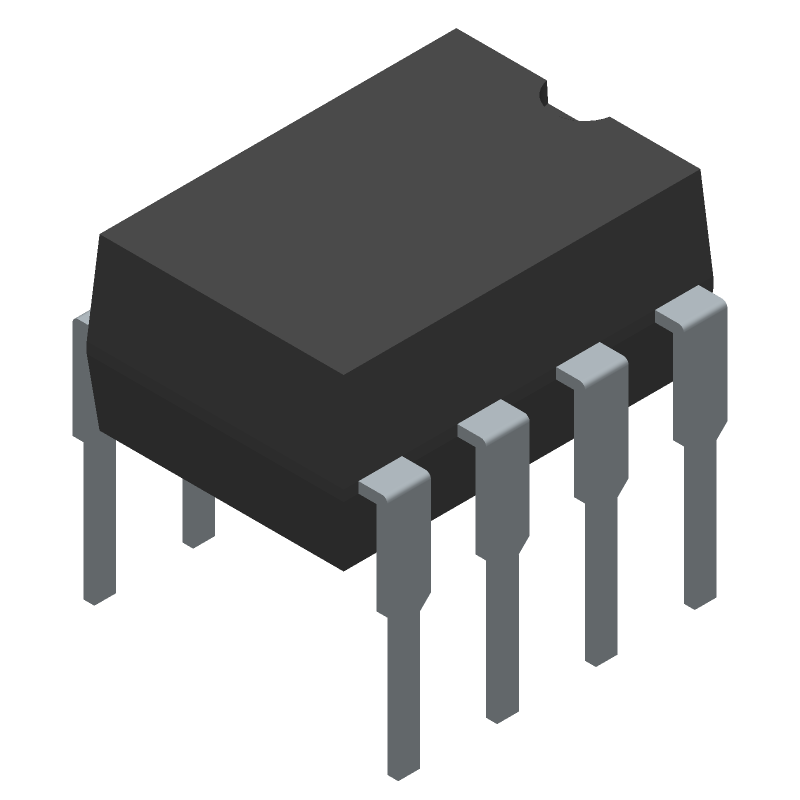

MCP601-I/P图片21
MCP601-I/P概述

MICROCHIP  MCP601-I/P  运算放大器, 单路, AEC-Q100, 2.8 MHz, 1个放大器, 2.3 V/µs, 2.7V 至 5.5V, DIP, 8 引脚

MCP601/602/603/604


得捷:
IC OPAMP GP 1 CIRCUIT 8DIP


欧时:
Microchip 运算放大器 MCP601-I/P, 2.8MHz增益带宽积, 3 至 5V, 8引脚 PDIP封装


立创商城:
MCP601-I/P


艾睿:
Op Amp Single Low Power Amplifier R-R O/P 6V Automotive 8-Pin PDIP Tube


Allied Electronics:
Microchip MCP601-I/P Op Amp; 2.8MHz CMOS; Rail to Rail; 3 V; 5 V; 8-Pin PDIP


安富利:
OP Amp Single GP R-R O/P 6V 8-Pin PDIP Tube


TME:
Operational amplifier; 2.8MHz; 2.7÷5.5V; Channels:1; DIP8


Verical:
Op Amp Single Low Power Amplifier R-R O/P 6V Automotive 8-Pin PDIP Tube


Newark:
# MICROCHIP  MCP601-I/P  Operational Amplifier, Single, 1 Amplifier, 2.8 MHz, 2.3 V/µs, 2.7V to 5.5V, DIP, 8 Pins


DeviceMart:
IC OPAMP SNGL SUPPLY R-R 8DIP


MCP601-I/P中文资料参数规格
技术参数

电源电压DC 2.70V min

工作电压 2.7V ~ 5.5V

输出电流 23 mA

供电电流 230 µA

电路数 1

通道数 1

针脚数 8

共模抑制比 90 dB

静态电流 325 µA

输入补偿漂移 2.50 µV/K

带宽 2.8 MHz

转换速率 2.30 V/μs

增益频宽积 2.8 MHz

输入补偿电压 700 µV

输入偏置电流 1 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 2.8 MHz

共模抑制比Min 75 dB

电源电压 2.7V ~ 5.5V

电源电压Max 6 V

电源电压Min 2.7 V

输入电压 2.4V ~ 3V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, 测试与测量, 信号处理, Test & Measurement

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MCP601-I/P引脚图与封装图

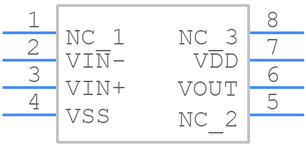

MCP601-I/P引脚图
MCP601-I/P封装图

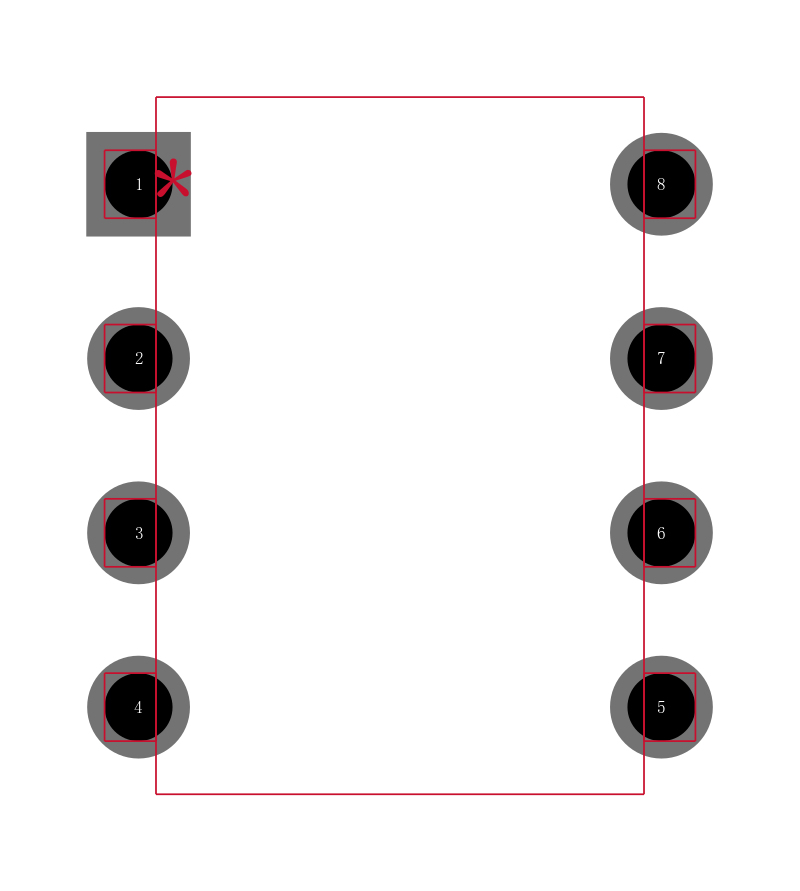

MCP601-I/P封装焊盘图
在线购买MCP601-I/P
型号: MCP601-I/P
制造商: Microchip 微芯
描述:MICROCHIP  MCP601-I/P  运算放大器, 单路, AEC-Q100, 2.8 MHz, 1个放大器, 2.3 V/µs, 2.7V 至 5.5V, DIP, 8 引脚
替代型号MCP601-I/P
型号/品牌 代替类型 替代型号对比

MCP601-I/P

Microchip 微芯

当前型号

当前型号

MCP601-I/SN

微芯

类似代替

MCP601-I/P和MCP601-I/SN的区别

MCP601-E/SN

微芯

类似代替

MCP601-I/P和MCP601-E/SN的区别

MCP601-E/P

微芯

类似代替

MCP601-I/P和MCP601-E/P的区别
