MAX766EPA+参数规格_中文资料_数据手册PDF

MAX766EPA+概述

MAXIM INTEGRATED PRODUCTS MAX766EPA+ 芯片, 直流/直流逆变器, -5V, -12V, -15V

降压升压开关稳压器 IC 负可调（固定） -1V（-15V） 1 输出 105mA 8-DIP（0.300"，7.62mm）

立创商城:
升降压型 Vin=3V~16V 105mA

得捷:
IC REG BCK BST ADJ/-15V 8DIP

贸泽:
开关稳压器 5/12/15/AdjV DC/DC Inverter

e络盟:
反相开关稳压器, 固定, 3V-16V输入, -15V/105mA输出, 300KHZ, DIP-8

Newark:
# MAXIM INTEGRATED PRODUCTS MAX766EPA+ Inverting Switching Regulator, Fixed, 3V-16Vin, -15V/105mA out, 300 kHz, DIP-8

DeviceMart:
IC REG INV -15V/ADJ 105MA 8DIP

MAX766EPA+中文资料参数规格

技术参数

输出接口数 1

输出电流 105 mA

针脚数 8

开关频率 300 kHz

输入电压Max 16 V

输入电压Min 3 V

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.91 mm

宽度 7.87 mm

高度 4.45 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Power Management, 便携式器材, Portable Devices, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

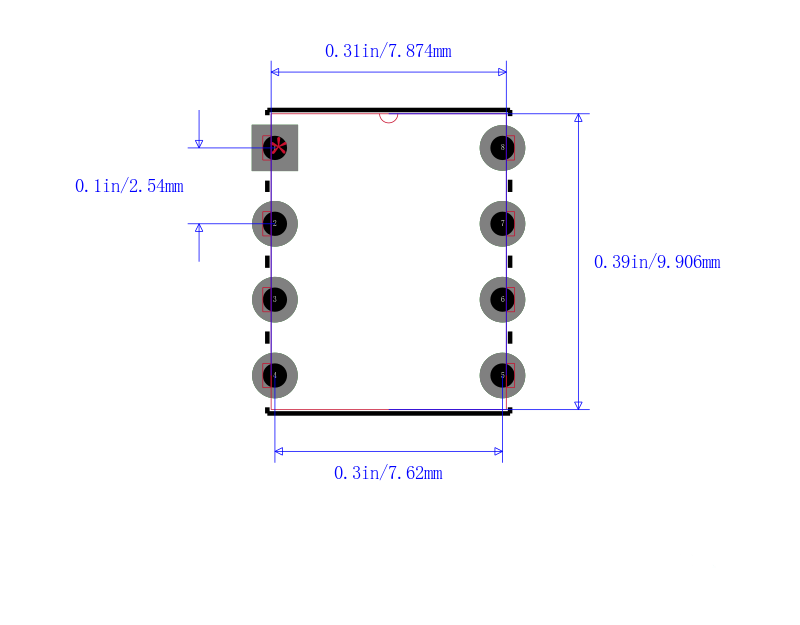

MAX766EPA+引脚图与封装图

在线购买MAX766EPA+

型号： MAX766EPA+

描述：MAXIM INTEGRATED PRODUCTS MAX766EPA+ 芯片, 直流/直流逆变器, -5V, -12V, -15V

替代型号MAX766EPA+
